19. Module truyền nhận không dây LoRa E32 (SX1278)

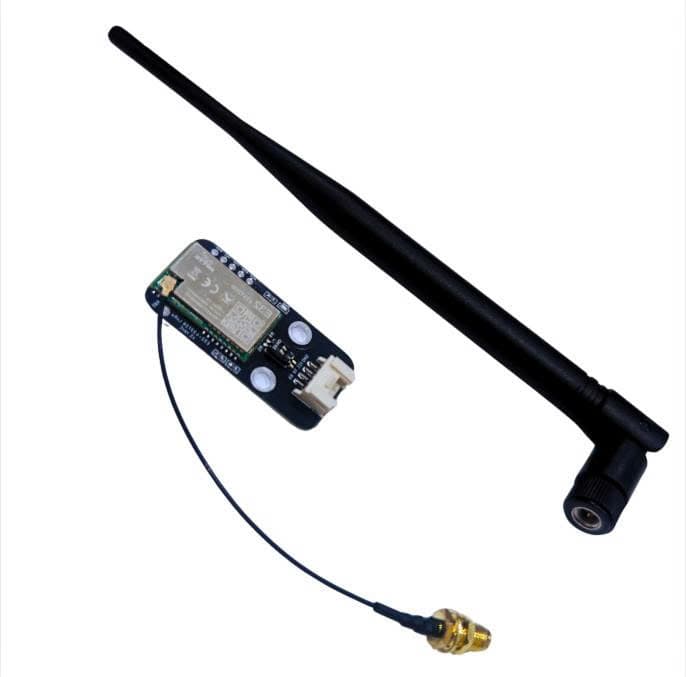

Module LoRa E32 là mạch thu phát dữ liệu không dây tầm xa, sử dụng công nghệ LoRa (Long Range Radio) với chip SX1278 của hãng SEMTECH. Điểm nổi bật của LoRa là khoảng cách truyền cực xa và mức tiêu thụ năng lượng thấp, rất phù hợp cho các ứng dụng IoT.
Module E32 được tích hợp sẵn bộ chuyển đổi từ SPI sang UART, giúp việc giao tiếp trở nên đơn giản hơn — chỉ cần giao tiếp qua 2 chân TX, RX là có thể truyền nhận dữ liệu.
Với mạch Yolo UNO hoặc Yolo:Bit, bạn có thể sử dụng LoRa E32 để truyền dữ liệu giữa hai hoặc nhiều thiết bị ở khoảng cách lên đến 3km (trong điều kiện lý tưởng).
1. Thông số kỹ thuật
- Model: EBYTE E32-433T20DC (LoRa SX1278 433MHz)
- IC chính: SX1278 (SEMTECH)
- Điện áp hoạt động: 2.3 – 5.5VDC
- Điện áp giao tiếp: TTL 3.3V
- Giao tiếp: UART (8N1), tốc độ baud 1200 – 115200 bps
- Tần số hoạt động: 410 – 441 MHz
- Công suất phát: 20dBm (100mW)
- Khoảng cách truyền: tối đa 3000m (điều kiện lý tưởng)
- Tốc độ truyền dữ liệu: 0.3 – 19.2 Kbps (mặc định 2.4 Kbps)
- Bộ đệm: 512 bytes
- Địa chỉ hỗ trợ: 65536 địa chỉ
- Kích thước: 21mm x 36mm
2. Chế độ hoạt động
Module LoRa E32 có hai chân điều khiển M0 và M1, được dùng để thay đổi chế độ làm việc. Cấu hình logic hai chân này như sau:
:widths: 10, 10, 30, 60
0, 0, “Normal”, “Truyền và nhận dữ liệu bình thường qua UART.” 0, 1, “Wake-up”, “Giống như Normal mode, thêm mã ‘preamble’ để đánh thức thiết bị đang sleep.” 1, 0, “Power Saving”, “Tiết kiệm năng lượng – chỉ nhận dữ liệu định kỳ, không liên tục.” 1, 1, “Sleep/Configuration”, “Dùng để cấu hình thông số như địa chỉ, kênh, tốc độ truyền, v.v.”
3. Các chế độ truyền
Module hỗ trợ hai nhóm chính: Transparent và Fixed Addressing, mỗi nhóm gồm 3 chế độ truyền khác nhau.
:widths: 25, 40, 20, 20
“Transparent point-to-point”, “Truyền dữ liệu trực tiếp giữa 2 thiết bị có cùng địa chỉ & kênh.”, “Dữ liệu gốc”, “Dữ liệu gốc” “Transparent broadcast”, “Truyền dữ liệu từ 1 thiết bị đến nhiều thiết bị (cùng địa chỉ & kênh).”, “Dữ liệu gốc”, “Dữ liệu gốc” “Transparent monitor”, “Thiết bị A (địa chỉ 0xFFFF) giám sát dữ liệu giữa các thiết bị khác cùng kênh.”, “Dữ liệu gốc”, “Dữ liệu gốc” “Fixed point-to-point”, “Truyền dữ liệu có địa chỉ đích và kênh cụ thể (các thiết bị khác địa chỉ vẫn nhận được).”, “Địa chỉ + kênh + dữ liệu”, “Dữ liệu” “Fixed broadcast”, “Truyền dữ liệu từ A đến nhiều thiết bị có chung kênh.”, “0xFFFF + kênh + dữ liệu”, “Dữ liệu” “Fixed monitor”, “Giám sát truyền tải dữ liệu giữa các thiết bị trong cùng kênh (địa chỉ 0xFFFF).”, “Địa chỉ + kênh + dữ liệu”, “Dữ liệu”
4. Kết nối phần cứng
-
Bước 1: Chuẩn bị các thiết bị như sau:
:header-rows: 1
-
-
-
- Yolo UNO
- Module LoRa E32
-
-
Bước 2: Kết nối module LoRa E32 vào cổng UART của mạch mở rộng, ví dụ này sẽ nối vào chân D3-D4:
-
TX của E32 → RX của Yolo UNO
-
RX của E32 → TX của Yolo UNO
-
VCC → 3.3V
-
GND → GND

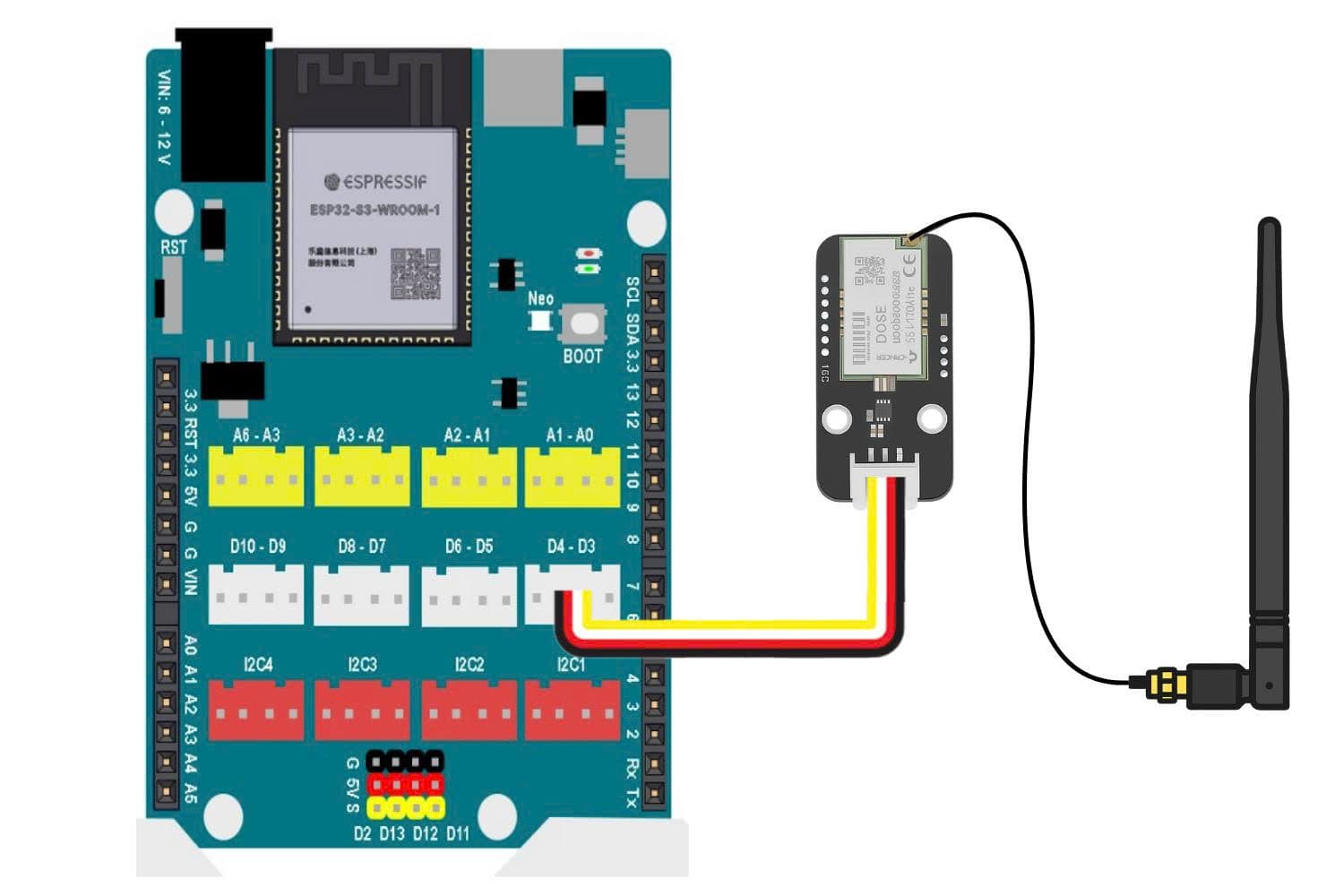

Sơ đồ kết nối module LoRa E32 với mạch Yolo UNO qua UART.
-
5. Lập trình LoRa E32 với Yolo UNO trên OhStem App
Để lập trình, bạn cần cài đặt thư viện mở rộng LoRa E32:
[https://github.com/AITT-VN/yolouno_extension_lorae32`
Xem hướng dẫn thêm thư viện mở rộng `tại đây ](https://docs.ohstem.vn/en/latest/module/thu-vien-yolobit.html )

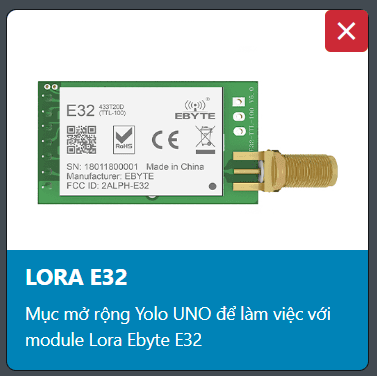

Sau khi tải xong, khối lệnh LoRa E32 sẽ xuất hiện trong danh mục khối mở rộng.

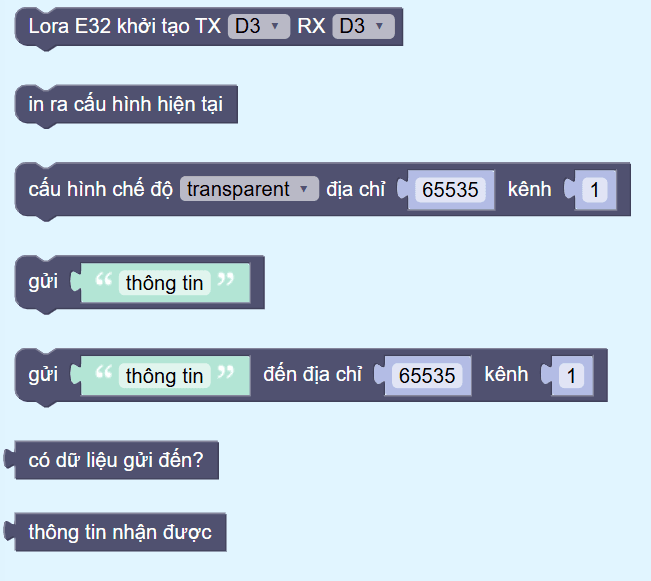

Các khối chính bao gồm:
- Khởi tạo LoRa E32 (chọn chân TX, RX, M0, M1)
- Cấu hình chế độ truyền (Transparent / Fixed)
- Thiết lập địa chỉ và kênh truyền
- Gửi và nhận dữ liệu LoRa
Ví dụ: Truyền dữ liệu Transparent point-to-point
-
Kéo 2 chân M0, M1 về mức LOW (0)
-

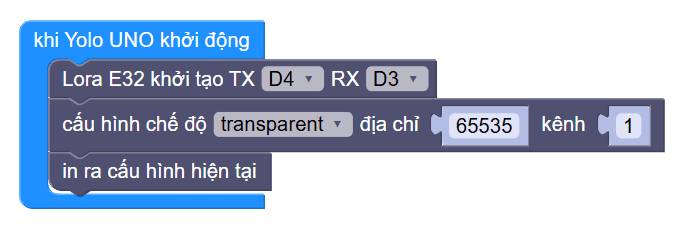

Nạp chương trình cấu hình LoRa E32 như sau:
Cấu hình chế độ truyền, địa chỉ và kênh cho thiết bị truyền.
-
Sau khi cấu hình xong, kéo M0, M1 về mức HIGH (1)
-
Sử dụng 2 Yolo UNO:
- Một làm thiết bị gửi
- Một làm thiết bị nhận

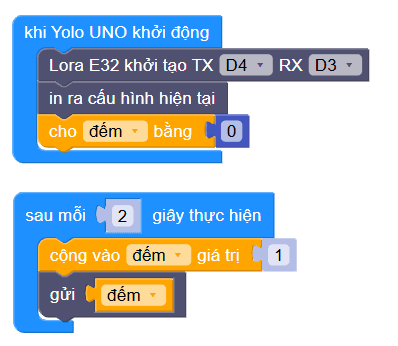

Thiết bị gửi:

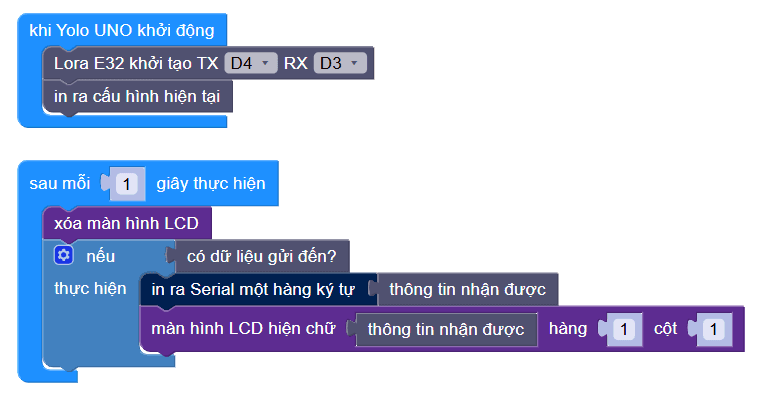

Thiết bị nhận:
Đảm bảo hai thiết bị có cùng địa chỉ và kênh truyền để dữ liệu được đồng bộ chính xác.
6. Các chế độ khác
Các chế độ khác như Transparent broadcast, monitor, Fixed point-to-point, Fixed broadcast và Fixed monitor hoạt động tương tự, chỉ thay đổi cách cấu hình địa chỉ và kênh theo yêu cầu.

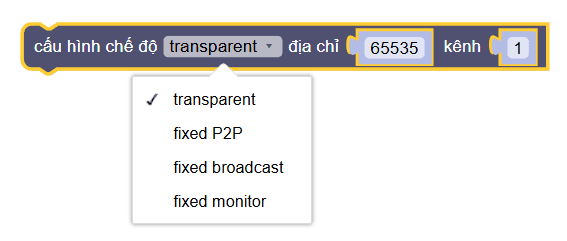

Ví dụ cấu hình chế độ Fixed broadcast.
Lưu ý
- Khoảng cách truyền phụ thuộc vào môi trường (vật cản, nhiễu sóng,…).
- Nên sử dụng anten đi kèm để đạt khoảng cách tối đa.
- Mỗi lần thay đổi chế độ hoặc cấu hình, cần gạt M0, M1 về vị trí (0,0) trước khi lưu lại.
- Khi truyền nhiều thiết bị, nên đồng bộ tốc độ baud và kênh tần số.
