5. Bật/tắt đèn (tiny RGB) bằng nút nhấn đôi

1. Mục tiêu

Chúng ta cùng lập trình điều khiển bật/tắt đèn led RGB bằng 2 nút nhấn trên module nút nhấn đôi.

2. Thiết bị cần sử dụng

• Mạch Yolo UNO:

• Module led RGB kèm dây tín hiệu:

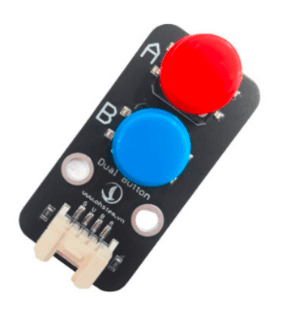

• Module nút nhấn đôi kèm dây tín hiệu:

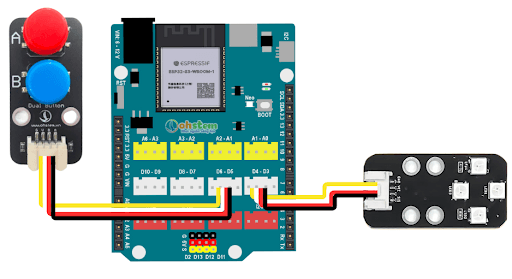

3. Kết nối phần cứng

• Kết nối module Led RGB vào chân D3 - D4 của Yolo UNO

• Kết nối module Nút nhấn đôi vào chân D5 - D6 của Yolo UNO

4. Chương trình lập trình

• Giới thiệu các câu lệnh:

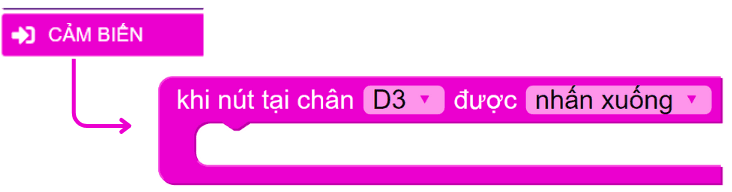

Câu lệnh trên dùng để làm việc với nút nhấn

• Chương trình lập trình:

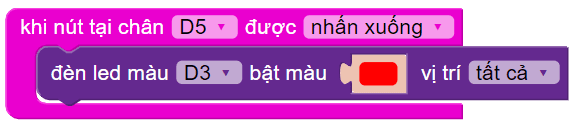

Câu lệnh nhấn nút nhấn tại chân D6 để tắt đèn led

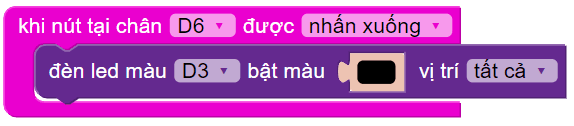

Câu lệnh nhấn nút nhấn tại chân D6 để tắt đèn led

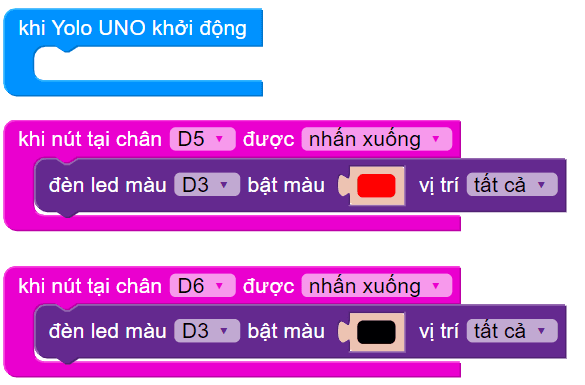

Chương trình hoàn chỉnh:

5. Chương trình mẫu

Nhấp vào chữ tại đây để xem chương trình mẫu, hoặc quét mã QR bên dưới để xem chương trình.

Bật/tắt đèn (tiny RGB) bằng nút nhấn đôi: Tại đây
