2. Hướng dẫn lắp ráp

2.1 Lắp ráp

+++++++++++++++++++++

1. Lắp bánh đa hướng

2. Lắp bu lông M3-10 và đai ốc M3 vào tắm mica dưới

3. Lắp tấm mica dưới vào bo mạch chính

4. Lắp trụ đồng M3-10 vào 4 vị trí như hình

5. Lắp trụ đồng M3-30 vào 3 vị trí như hình

6. Lắp tấm mở rộng lên thân robot bằng bu lông M3-10

7. Lắp tấm sau vào mạch điều khiển ở vị trí như hình bằng bu lông M3-10

8. Lắp 2 bánh xe sau vào trục động cơ của robot

9. Lắp gá chữ L vào vị trí như hình bằng bu lông M4 -10

10. Lắp cảm biến siêu âm vào vị trí như hình bằng bu lông M4-10 và đai ốc M4

11. Lắp pin vào vị trí như hình. Chú ý lắp pin đúng cực tránh hư hỏng robot

12. Lắp dây tín hiệu nối cảm biến khoảng cách với mạch điều khiển tại vị trí như hình

13. Lắp máy tính lập trình Yolo:Bit vào robot

2.2 Hướng dẫn sạc pin

+++++++++++++++++++++++++++++

Pin trên rover

Pin dùng cho Rover là pin sạc Li-ion 3.7V, có thể sạc được. Khi lắp vào robot Rover bạn cần để ý lắp đúng cực để tránh gây hư hại robot

Sạc pin

1. Tắt nguồn robot

2. Cắm đầu USB của dây cáp vào cốc sạc, cổng USB máy tính, laptop,…

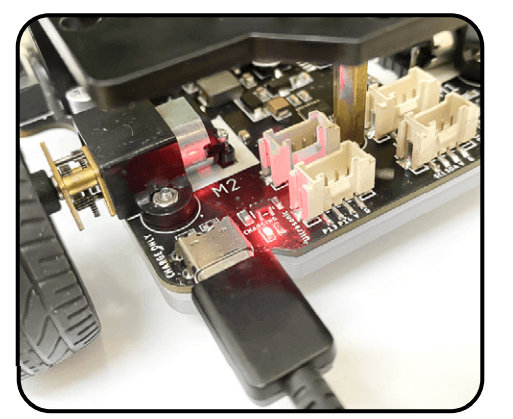

3. Cắm cáp sạc USB - C vào cổng sạc ở phía sau xe

4. Khi sạc đầy, đèn sạc sẽ tự động tắt

   Lưu ý: Không nên để cắm sạc quá 3 tiếng hoặc qua đêm
