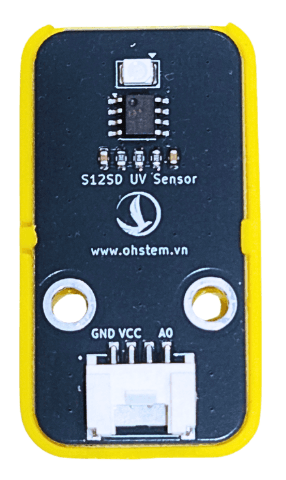

21. GUVA-S12SD - Module cảm biến ánh sáng UV
Giới thiệu
GUVA-S12SD là cảm biến ánh sáng UV-A (315–400 nm), cho phép đo cường độ tia UV ngoài môi trường.
Cảm biến hoạt động dựa trên nguyên lý quang điện và cho ra tín hiệu analog tuyến tính (0–1V),
dễ dàng đọc bằng ADC của các vi điều khiển như Yolo UNO, Arduino, ESP32 hoặc MicroPython.
Ứng dụng:
- Đo chỉ số UV Index
- Đo cường độ tia UV trong nhà kính
- Hệ thống cảnh báo nắng nóng
- Quan trắc môi trường ngoài trời
- Thiết bị IoT
Đặc điểm kỹ thuật
- Dải hoạt động UV-A: 240–370 nm
- Ngõ ra: Analog 0–1.0V
- Điện áp hoạt động: 3.0V – 5.0V
- Độ nhạy UV cao, ít bị nhiễu ánh sáng khả kiến
- Kích thước nhỏ gọn, dễ lắp đặt vào hệ thống
Sơ đồ chân
| STT | Chân | Chức năng |
|---|---|---|
| 1 | GND | GND |
| 2 | VCC | Nguồn 3.3V – 5V |
| 3 | NC | Chân không sử dụng |
| 4 | OUT | Ngõ ra Analog 0–1V |

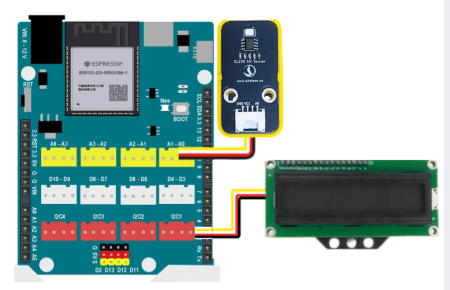

Kết nối với Yolo UNO
Kết nối đơn giản:
Lập trình với Yolo UNO trên OhStem App
Trên OhStem App, bạn chỉ cần sử dụng khối lệnh đọc chỉ số UV từ thư viện Smart City để nhận dữ liệu cảm biến.
Để lập trình, bạn cần tải thư viện mở rộng Smart City từ liên kết sau:
https://github.com/AITT-VN/yolouno_extension_smartcity.git
(Xem hướng dẫn thêm thư viện mở rộng tại đây hoặc dán đường link trên vào ô tìm kiếm thư viện mở rộng như hình dưới)
Khi sử dụng cảm biến GUVA-S12SD với Yolo UNO, bạn có thể sử dụng khối lệnh đọc giá trị UV từ thư viện Smart City.
Chuong trình mẫu đọc giá trị UV và hiển thị lên màn hình LCD sau mỗi 1 giây.
Lưu ý khi sử dụng
- Tránh để bụi hoặc nước che mặt cảm biến
- Đo UV tốt nhất khi cảm biến hướng lên trời
- Nếu dùng ngoài trời lâu dài → nên có nắp bảo vệ xuyên UV
- Tín hiệu analog rất nhỏ → nên dùng dây ngắn để giảm nhiễu
