11. Bài 9: Điốt

Giới thiệu

• Đi-ốt bán dẫn (Diode) là một loại linh kiện chỉ cho phép dòng điện đi qua nó theo một chiều mà không theo chiều ngược lại. Cực dương của Đi-ốt được gọi là Anode và cực âm là Cathode.

  |

• Dòng điện sẽ được thông qua nếu nối đúng nguồn điện dương vào Anode và nguồn điện âm vào Cathode. Nếu nối ngược lại thì cần nguồn điện lên đến 1000 V mới có thể phá vỡ quy tắc của Đi-ốt.

• Đi-ốt được áp dụng để bảo vệ mạch tránh các tình trạng mạch cấp nguồn ngược, phổ biến ở các dạng mạch có pin, mạch chỉnh lưu, tách sóng,…

Xây dụng mạch điện

• Thành phần:

  • Nguồn điện 3V.
  • Điện trở R1 100 Ω.
  • Đi-ốt D1.
  • Động cơ M1.

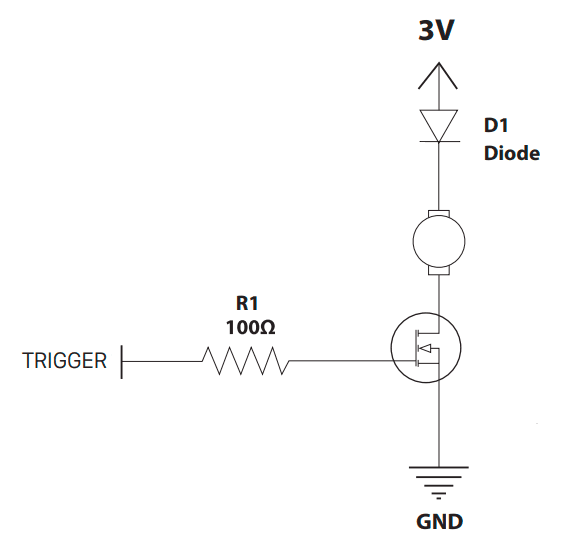

• Sơ đồ mạch điện

  |

• Mạch điện ở bài này tương tự như bài trước, tuy nhiên có sử dụng thêm đi-ốt. Dòng điện chỉ đi theo chiều từ dương sang âm của đi-ốt, không đi theo chiều ngược lại.

Kết nối mạch điện

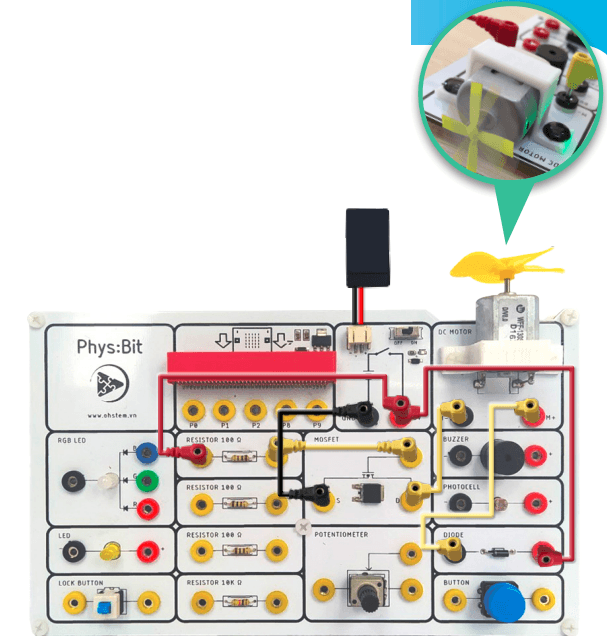

Hãy lắp mạch điện như hình minh họa bên dưới:

|

Có thể bạn chưa biết?

| Ngoài Đi-ốt thông thường và Đi-ốt phát quang, chúng ta còn nhiều loại Đi-ốt khác với các chức năng khác nhau rất hữu ích cho đời sống của con người, có thể kể đến:

• Đi-ốt Laser: Tạo ra ánh sáng kết hợp (Laser).

• Đi-ốt Quang: Chuyển ánh sáng thành năng lượng điện. Ứng dụng trong pin mặt trời.

• Đi-ốt Barritt: Tạo ra các tín hiệu vi sóng đơn giản. Ứng dụng trong các báo động chống trộm.

• Đi-ốt Gunn: Tạo ra tín hiệu sóng tần số cao. Ứng dụng trong các máy bắn tốc độ, cửa tự động,..
