4. Bài 2: Nút nhấn

Giới thiệu

Nút nhấn là một linh kiện rất phổ biến, dùng để điều khiển các thiết bị điện.
Đóng hoặc ngắt mạch điện nối vào 2 đầu của nút nhấn là nguyên tắc hoạt động của nút nhấn.
Có 2 loại nút nhấn thường gặp:
- Nhấn thả (Push button): luôn ở trạng thái ngắt. Khi được nhấn thì sẽ đóng mạch điện. Nếu thả ra thì sẽ tự trả về lại trạng thái ngắt. Các nút nhấn trên các điều khiển TV, máy lạnh là loại này.
|
- Nhấn và giữ trạng thái đóng hoặc ngắt (Lock button): mỗi khi được nhấn thì sẽ chuyển sang trạng thái ngược lại, ví dụ từ đóng (ON) thì sẽ chuyển sang ngắt (OFF) hoặc ngược lại. Các công tắc bật đèn quạt trong nhà thuộc loại này.
|

Thành phần:
- Đèn LED.
- Điện trở R1 100 Ω.
- Nút nhấn S1.
Sơ đồ mạch điện

|
Cực dương của nguồn điện (3V) đi qua điện trở, nút nhấn và bóng đèn đến cực âm của nguồn điện (GND).
Khi nút nhấn được nhấn, 2 đầu dây điện nối vào nút nhấn nối lại với nhau, tạo thành mạch điện kín giúp đèn sáng. Khi không nhấn, mạch điện hở, đèn không sáng.

|

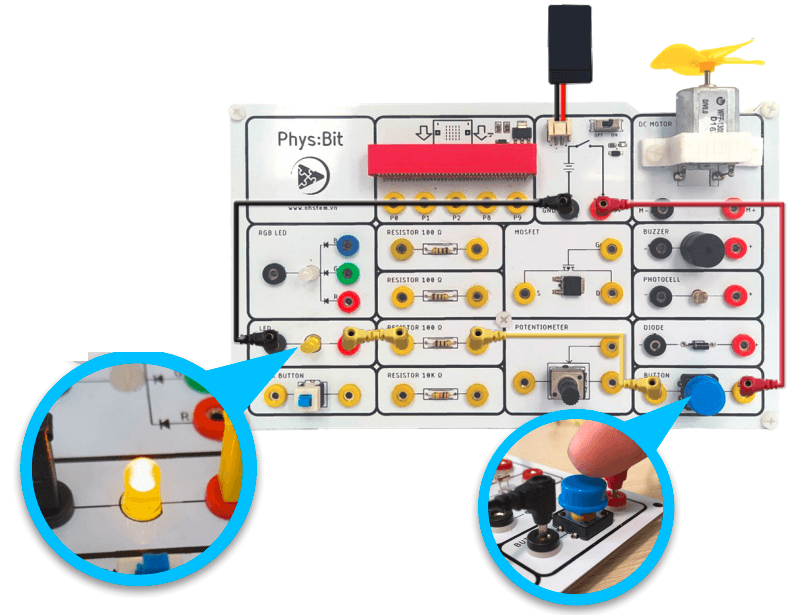

Khi nhấn nút đèn sẽ sáng. 2 5

Hiện tượng đoản mạch

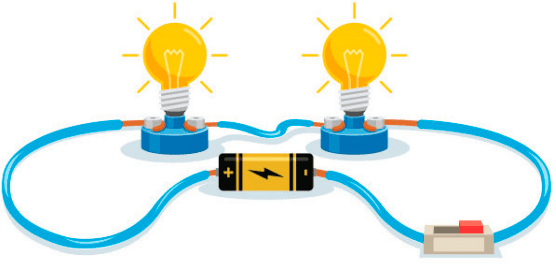

Đoản mạch còn được gọi là ngắn mạch hay chập mạch. Hiện tượng này thường xảy ra khi cực dương và cực âm của nguồn điện tiếp xúc trực tiếp với nhau mà không đi qua điện trở hoặc thiết bị tiêu thụ điện nào.
Khi xảy ra hiện tượng đoản mạch, cường độ dòng điện trong mạch rất lớn, có thể gây cháy hoặc hư hỏng thiết bị điện. Ngoài ra hiện tượng đoản mạch còn có thể xảy ra do sấm sét hoặc sụt áp.

|
