6. Bài 4: Đèn LED nhiều màu RGB

Giới thiệu

  • Đèn LED RGB, có thể hiện ra nhiều màu từ 3 LED bên trong với 3 màu cơ bản là đỏ (Red), lục (Green) và lam (Blue). RGB là viết tắt của 3 màu cơ bản đó.

  • Đèn LED RGB có 4 chân, 3 chân nối với 3 đèn LED bên trong và 1 chân chung cho cả 3 LED này. Có 2 loại đèn LED RGB: loại chân chung nối với nguồn âm (GND) và chân chung nối với nguồn dương (VCC).

  • LED RGB có trên bộ kit Phys:Bit là loại chân nối với GND. 4.1

    |

Xây dụng mạch điện

  • Thành phần:

    • Đèn LED RGB.

    • 3 Điện trở 100 Ω.

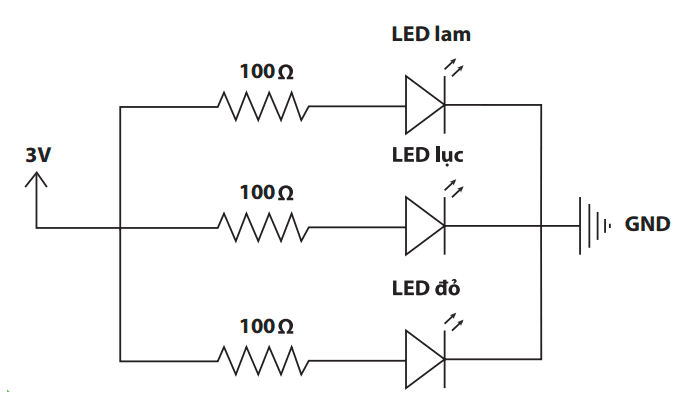

  • Sơ đồ mạch điện 4.2

    |

  • Cực dương của nguồn điện đi qua điện trở, đèn tới cực âm của nguồn điện sẽ tạo thành mạch điện kín, giúp đèn sáng.

  • Đối với đèn LED RGB, có thể điều khiển LED sáng từng màu, hoặc sáng 2, 3 màu cùng lúc để tạo thành các màu sắc khác nhau. Mạch điện như trên hình sẽ điều khiển LED sáng 3 màu cùng lúc, tạo thành màu trắng.

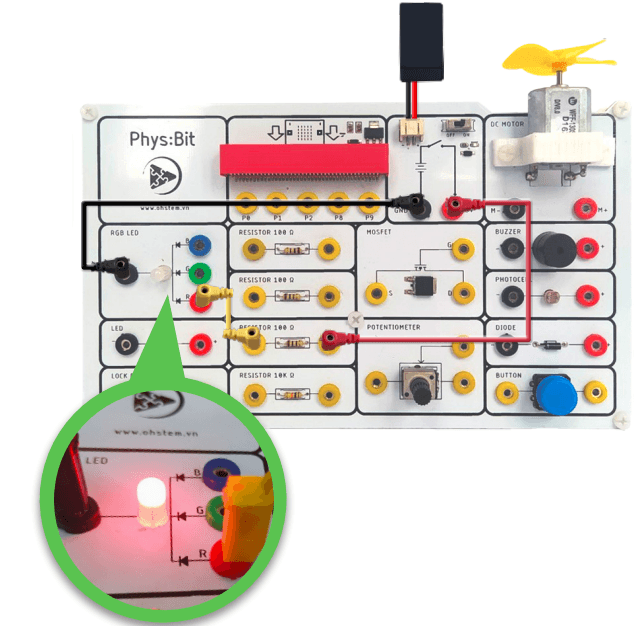

Kết nối mạch điện

Ngoài việc sáng theo từng màu, LED RGB còn có thể sáng các màu khác bằng cách cho 2 hoặc 3 cùng sáng. 4.3

|

Bài tập mở rộng

Hãy thử làm 4.4

  • Cho đèn LED đỏ và đèn LED lục cùng sáng

  • Cho đèn LED lam và đèn LED đỏ cùng sáng

  • Cho đèn LED lục và đèn LED lam cùng sáng

  • Để 3 đèn LED cùng sáng
