10. Bài 8: Động cơ một chiều ( DC Motor )

Giới thiệu

• Động cơ là một loại thiết bị đóng vai trò cực kỳ quan trọng trong cuộc sống của chúng ta. Bạn có thể thấy động cơ được sử dụng khắp nơi như động cơ xe, quạt điện, …

• Có rất nhiều loại động cơ khác nhau. Trong bài này chúng ta tìm hiểu một loại động cơ đơn giản nhất có trên Phys:Bit, đó là động cơ một chiều (DC motor). Loại động cơ này hoạt động rất đơn giản, chỉ cần cấp nguồn theo đúng điện áp định mức vào 2 cực thì động cơ sẽ hoạt động.

Xây dụng mạch điện

• Thành phần:

  • Nguồn điện 3V.
  • Điện trở R1 100 Ω.
  • Động cơ M1.
  • MOSFET.

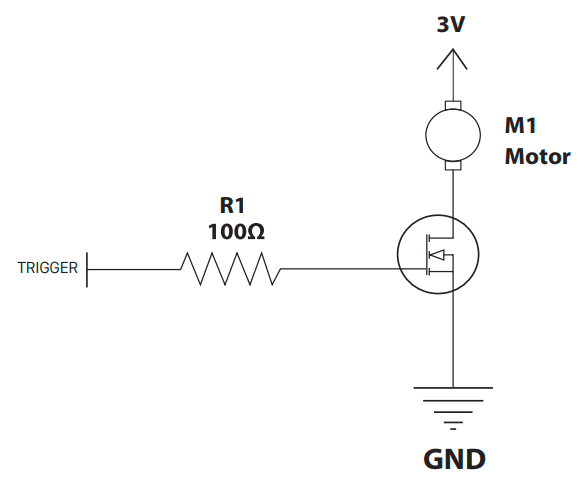

• Sơ đồ mạch điện

  |

• Tương tự như bài trước, ta sẽ dùng MOSFET để bật tắt động cơ vì các chân mở rộng không đủ cấp nguồn cho các thiết bị cần nguồn điện lớn như vậy.

Kết nối mạch điện

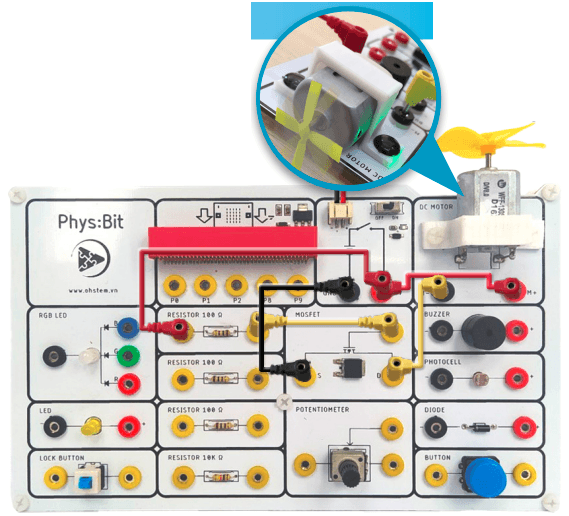

DC Motor sẽ quay nếu bạn làm đúng theo hình minh họa dưới đây:

|

Bài tập mở rộng

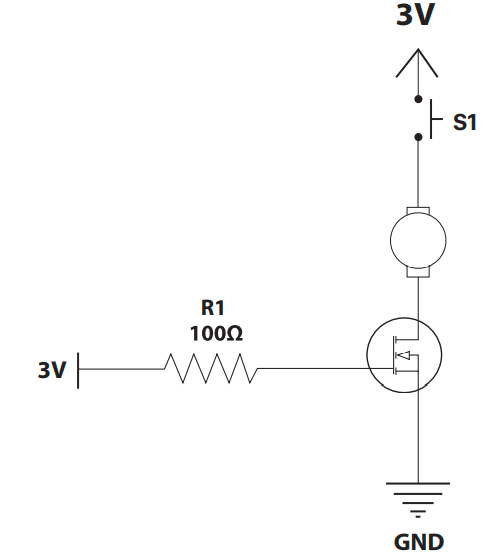

Quạt làm việc cũng cần lúc nghỉ ngơi, hãy làm theo sơ đồ mạch điện dưới đây để đưa nút nhấn vào trong mạch điện các bạn nhé! Chúng ta sẽ dùng nút nhấn để bật tắt quạt tùy ý.

|
