14. Cảm biến âm thanh

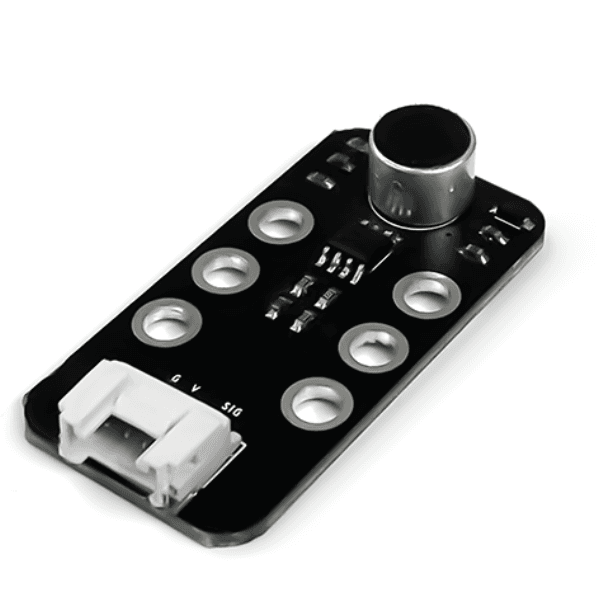

15.1

Dựa trên micrô, cảm biến âm thanh có thể được sử dụng để phát hiện cường độ âm thanh xung quanh. Thành phần chính của module này là bộ khuếch đại công suất thấp LM358. Cảm biến này có thể được sử dụng để xây dựng một số dự án tương tác như: công tắc điều khiển bằng giọng nói, cảnh báo tiếng ồn,…

1. Mua sản phẩm

gio

2. Thông số kỹ thuật

Thông số kỹ thuật
- Điện áp hoạt động: 3.3V
- Độ nhạy microphone (1 Khz): 50-54dB
- Nội trở microphone: 2.2 KΩ
- Tần số của microphone : 16-20 KHz
- Dạng tín hiệu: ngõ ra analog
- Dòng điện tối đa: 0.5mA
- IC khuếch đại công suất: LM358
- Kích thước module: 48mm x 24mm x 18mm (DxRxC)
Pinout của cảm biến

Cảm biến âm thanh có 4 chân, và mỗi chân có chức năng như sau:

:widths: 10, 15, 30

1, “GND”, “Nối đất” 2, “VCC”, “Cấp nguồn (3.3V)” 3, “NC”, “Không sử dụng” 4, “SIG”, “Tín hiệu ngõ ra của cảm biến”

3. Kết nối

Bước 1: Chuẩn bị các thiết bị như sau:

:header-rows: 1
- - Máy tính lập trình Yolo:Bit
  - Mạch mở rộng cho Yolo:Bit
  - Cảm biến âm thanh (kèm dây Grove)
Bước 2: Cắm Yolo:Bit vào mạch mở rộng
Bước 3: Sử dụng dây Grove cắm vào cảm biến

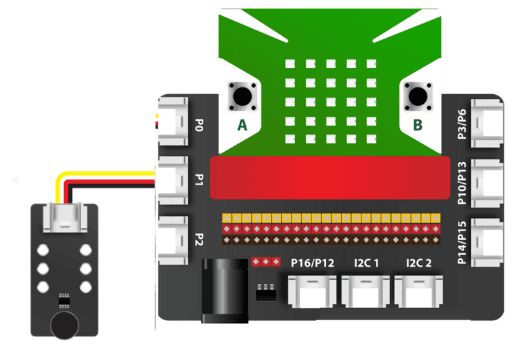

Bước 4: Kết nối cảm biến với P0 trên mạch mở rộng.

Bạn có thể kết nối cảm biến âm thanh với chân P0, P1 hoặc P2 trên mạch mở rộng, vì giá trị trả về của cảm biến có giá trị là analog.

4. Hướng dẫn lập trình với OhStem App

Bước 1: Để làm việc với cảm biến âm thanh, bạn cần tải thư viện City:Bit, xem hướng dẫn tải thư viện tại đây .

|

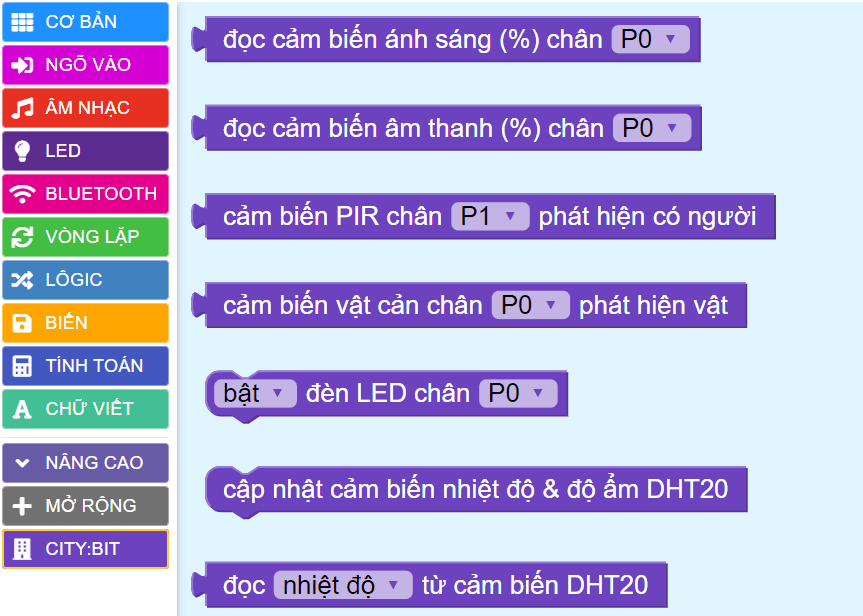

Sau khi tải thư viện, trong danh mục khối lệnh sẽ xuất hiện các khối lệnh tương ứng:

|

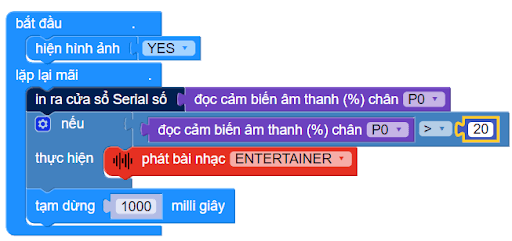

Bước 2: Gửi chương trình sau xuống Yolo:Bit

|

Ghi chú: Giải thích chương trình:

Chương trình sẽ hiển thị tiếng ồn xung quanh bạn lên cửa sổ Serial, nếu mức độ âm thanh trên 20%, sẽ có âm thanh cảnh báo được phát ra.

Hãy thử thay đổi mức độ cảnh báo âm thanh và “vỗ tay” để chương trình của bạn thú vị hơn nhé!

5. Hướng dẫn lập trình Arduino

Mở phần mềm Arduino IDE. Xem hướng dẫn lập trình với Arduino tại đây .
Copy đoạn code sau, click vào nút Verify để kiểm tra lỗi chương trình. Sau khi biên dịch không báo lỗi, bạn có thể nạp đoạn code vào board.


#include "YoloBit.h"

 Yolobit yolobit;

 int sensorPin=P0;
 bool booleanVal = false;

 void setup() {
   pinMode(SENSOR_PIN, INPUT);
   Serial.begin(9600);
 }

 void loop() {
   booleanVal = digitalRead(SENSOR_PIN);
   Serial.println(booleanVal);

   if (booleanVal == HIGH) {
       Serial.println("Phat hien am thanh");
   }
   else {
       Serial.println("Khong co am thanh");
   }
 }

Ghi chú: Giải thích chương trình: Sau khi nạp chương trình và mở cửa sổ Serial, bạn sẽ thấy giá trị đọc được từ cảm biến được in ra nếu cảm biến phát hiện tín hiệu âm thanh.
