2. Hướng dẫn lắp ráp Plant:Bit

Lắp ráp

Để lắp ráp mô hình hoàn chỉnh của Plant:Bit, ta làm theo những bước sau:

1. Lắp tấm bên phải vào tấm mặt sau

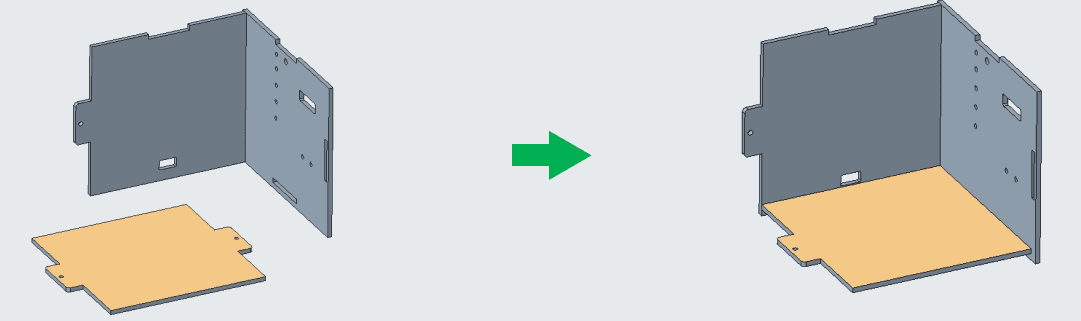

2. Lắp với tấm mặt đáy

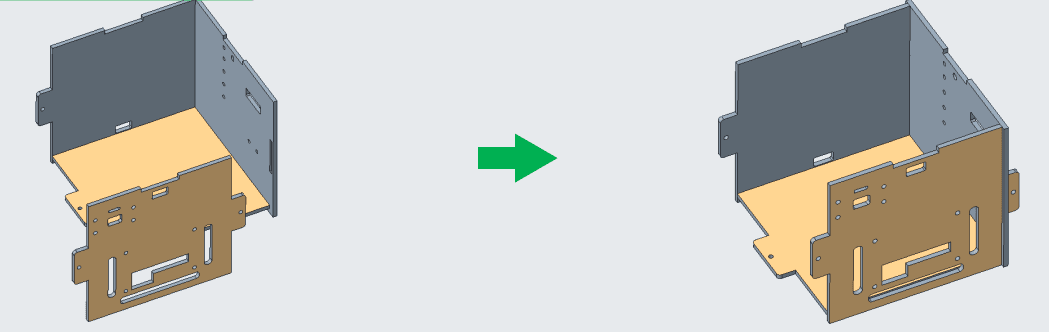

3. Lắp tấm mặt trước

4. Lắp tấm bên trái

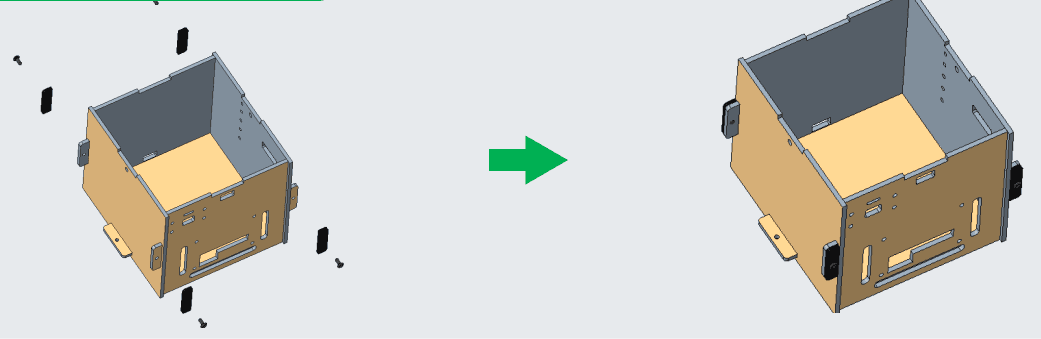

5. Cố định bằng 4 ốc nhựa

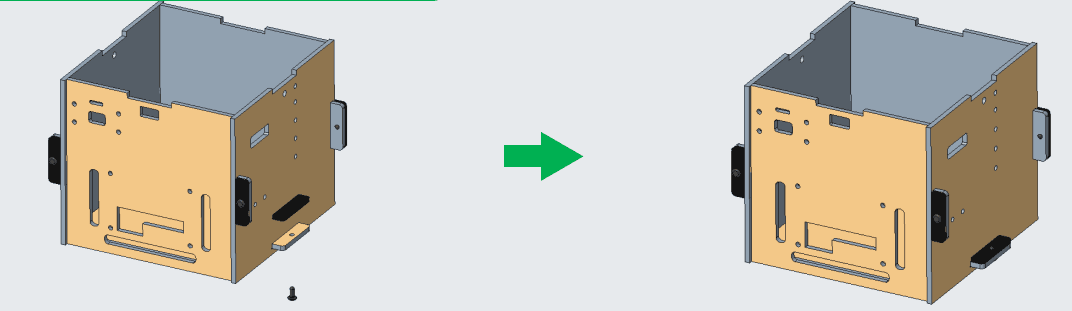

6. Dùng ốc nhựa cố định mặt đáy

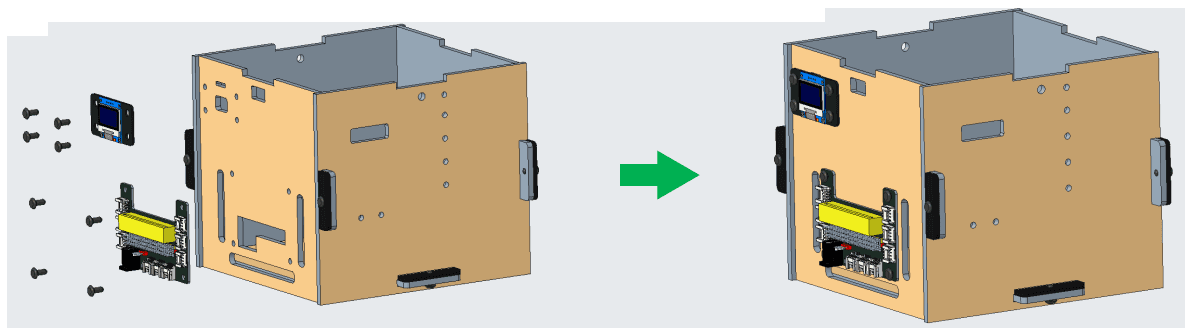

7. Gắn màn hình OLED và mạch mở rộng ở mặt trướC

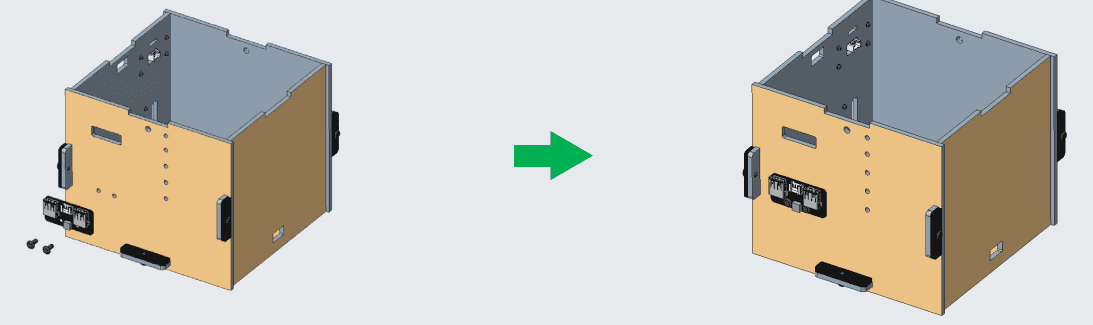

8. Gắn module đóng ngắt 2 kênh ở mặt bên phải

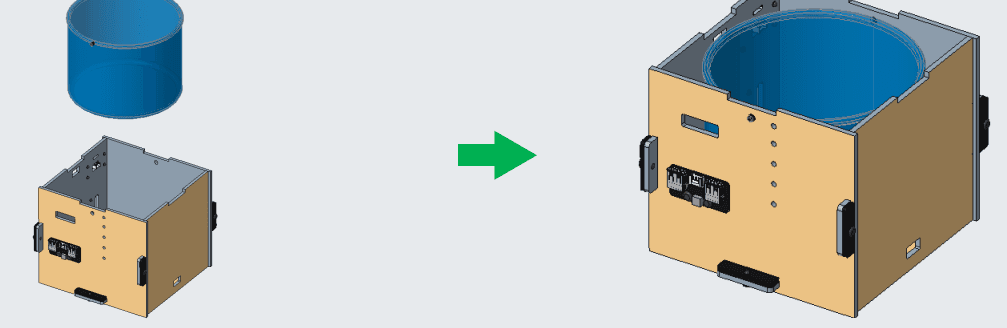

9. Đặt xô nước vào bên trong

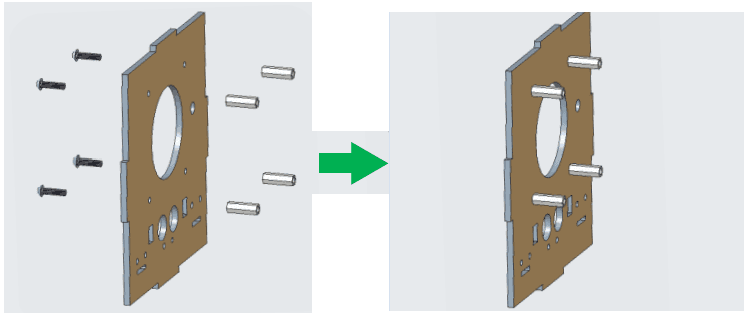

10. Gắn trụ nhựa vào mặt trêng

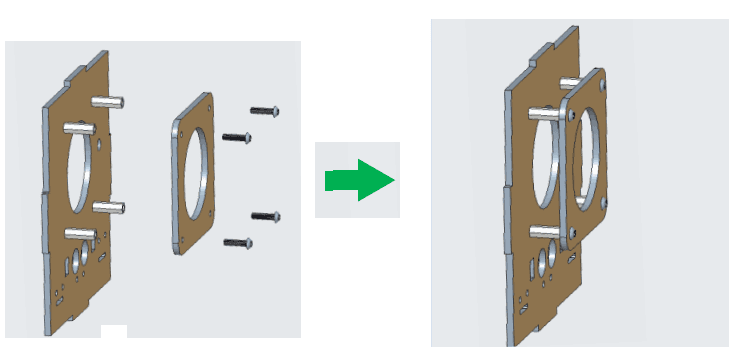

11. Gắn giá đỡ vào mặt trên

12. Gắn các module lên mặt trên

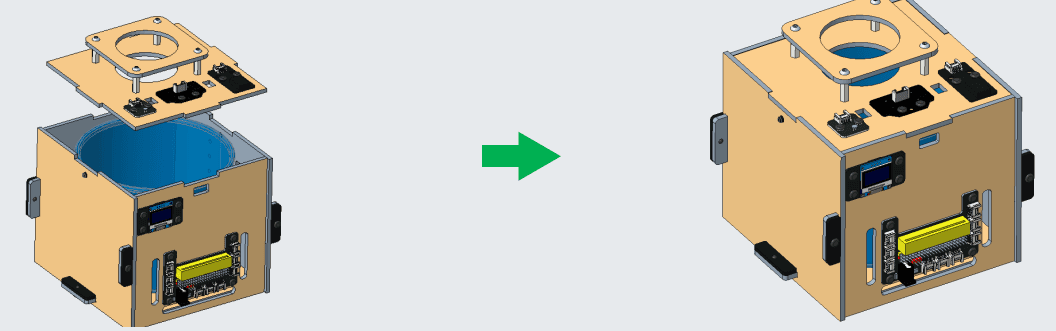

13. Gắn mặt trên lên thân mô hình

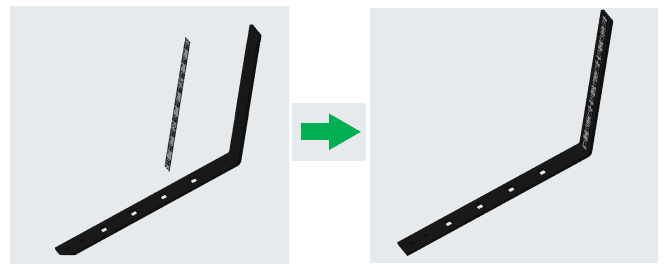

14. Dán đèn lên trục đèn

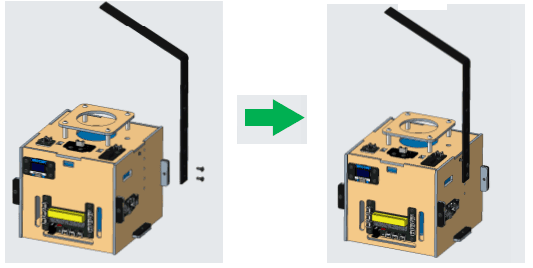

15. Gắn trục đèn vào mô hình

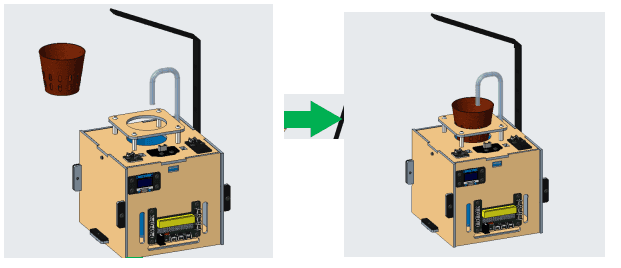

16. Đặt chậu vào mô hình

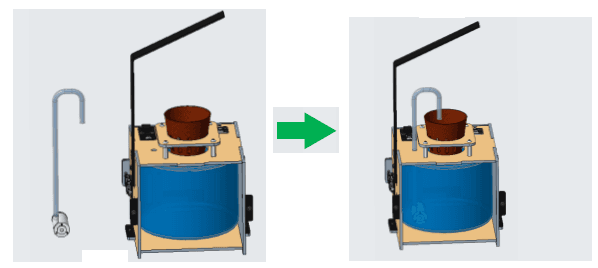

17. Lắp máy bơm nướC

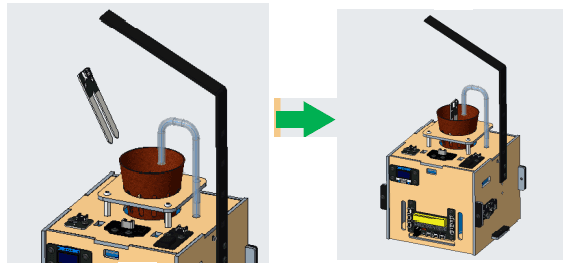

18. Cắm cảm biến độ ẩm đất vào chậu

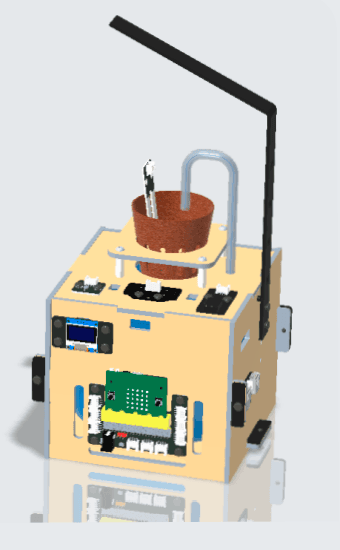

19. Hoàn thành

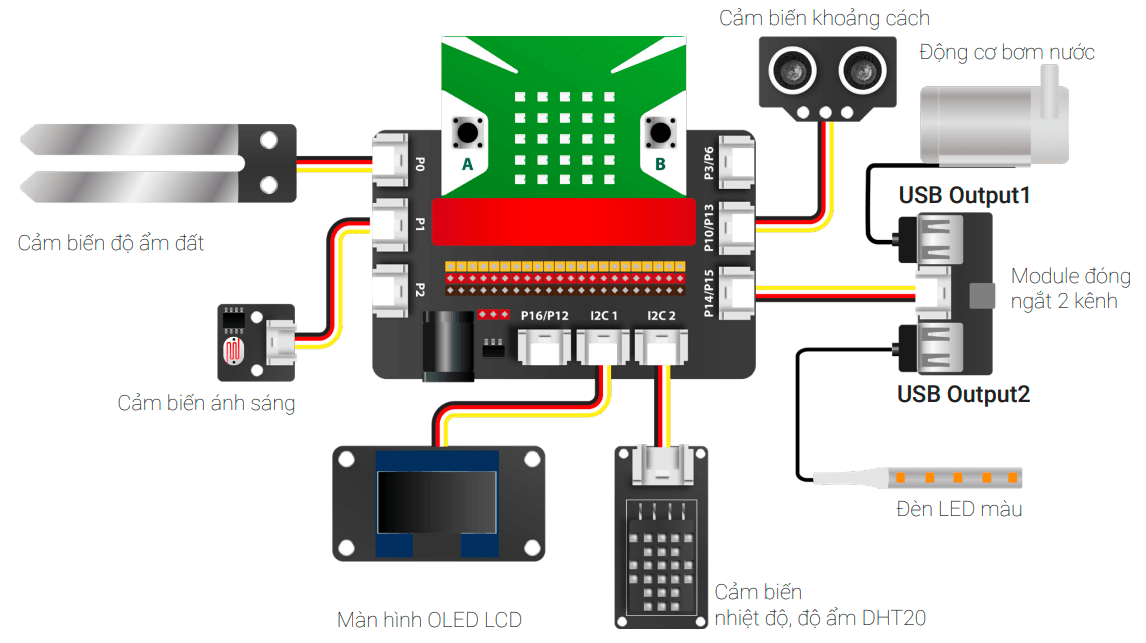

Sơ đồ kết nối
