4. Đo và hiển thị nhiệt độ & độ ẩm

1. Mục tiêu

Đọc thông số nhiệt độ và độ ẩm không khí từ cảm biến DHT20 và hiển thị lên màn hình LCD 1602.

2. Thiết bị cần sử dụng

• Mạch Yolo UNO:

• Module LCD kèm dây tín hiệu:

• Cảm biến nhiệt độ độ ẩm DHT20 kèm dây tín hiệu:

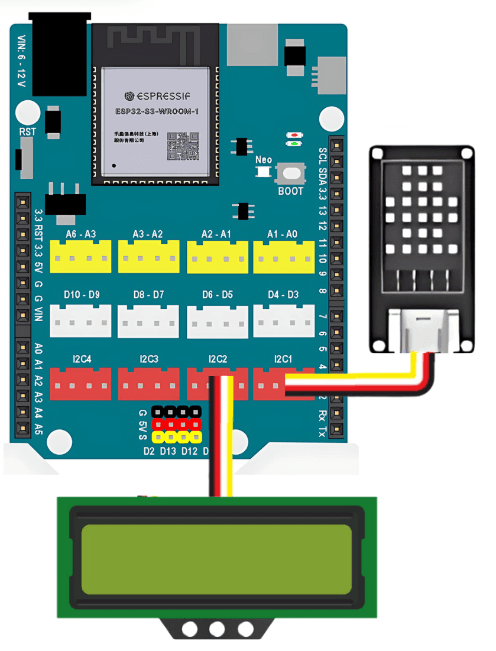

3. Kết nối phần cứng

• Kết nối cảm biến DHT20 vào cổng I2C1 của Yolo UNO

• Kết nối LCD vào cổng I2C2

4. Chương trình lập trình

• Các khối lệnh để đọc thông số nhiệt độ hoặc độ ẩm của cảm biến DHT20, nằm trong mục CẢM BIẾN

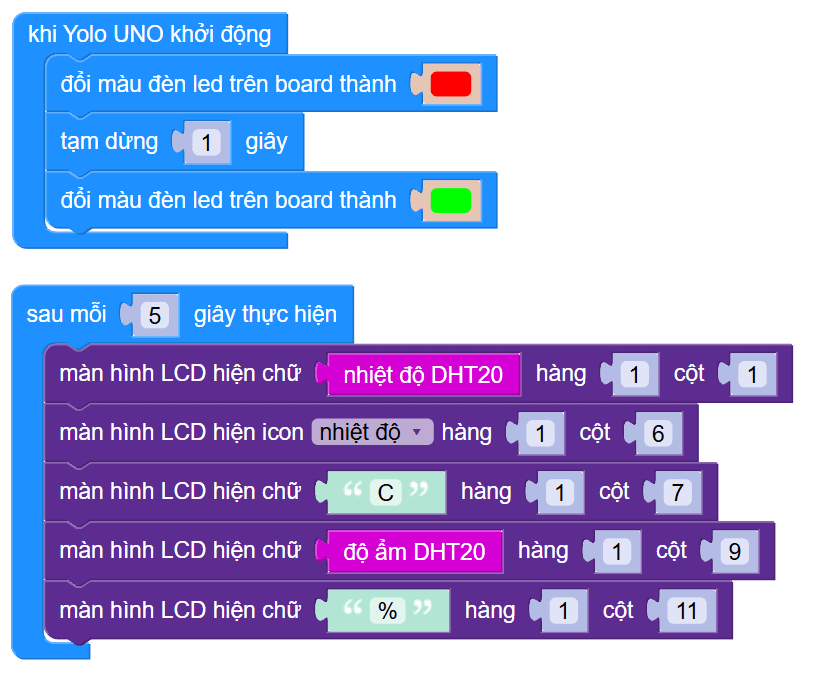

• Chương trình lập trình:

  https://app.ohstem.vn/#!/share/yolouno/2vFY26QwrHuFoL2nqydhVI7auVH

• Giải thích chương trình: Sau mỗi 5 giây, thông tin nhiệt độ độ ẩm sẽ được cập nhật lên màn hình LCD1602.
