28. Cảm biến nhiệt độ hồng ngoại không tiếp xúc

28.1

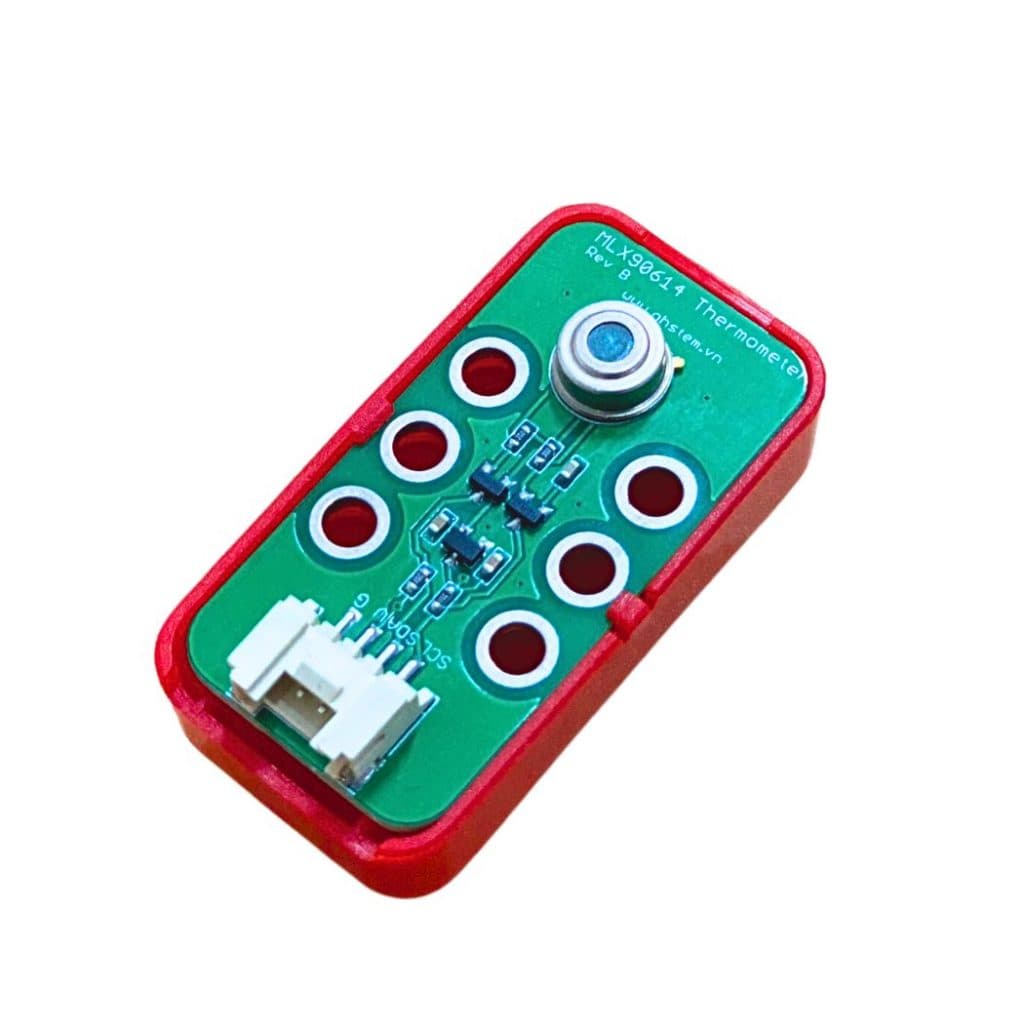

MLX90614 là Cảm biến nhiệt độ kỹ thuật số hồng ngoại không tiếp xúc (IR) có thể được sử dụng để đo nhiệt độ của một đối tượng cụ thể, từ -70 ° C đến 382,2 ° C. Cảm biến sử dụng tia IR để đo nhiệt độ của đối tượng và giao tiếp với vi điều khiển bằng giao thức I2C.

Các ứng dụng của MLX90614:

Đo nhiệt độ của các đối tượng chuyển động
Súng nhiệt công nghiệp
Đo nhiệt độ cơ thể con người
Kiểm soát nhiệt độ tại nhà / văn phòng
Giám sát chăn nuôi
Phát hiện chuyển động

1. Mua sản phẩm

gio

2. Thông số kỹ thuật

Điện áp hoạt động: 3.3V đến 5V
Dòng điện : 1.5mA
Phạm vi nhiệt độ đối tượng: -70°C đến 382,2°C
Phạm vi nhiệt độ môi trường: -40°C đến 125°C
Độ chính xác: 0,02°C
Góc quét: 80°
Khoảng cách giữa đối tượng và cảm biến: 2cm-5cm (ước chừng)

3. Kết nối

Bước 1: Chuẩn bị các thiết bị như sau:

:header-rows: 1
- - Mạch lập trình Yolo UNO
  - Cảm biến (kèm dây Grove)
  - Màn hình LCD 1602 (kèm dây Grove)
Bước 2: Sử dụng dây Grove cắm vào cảm biến

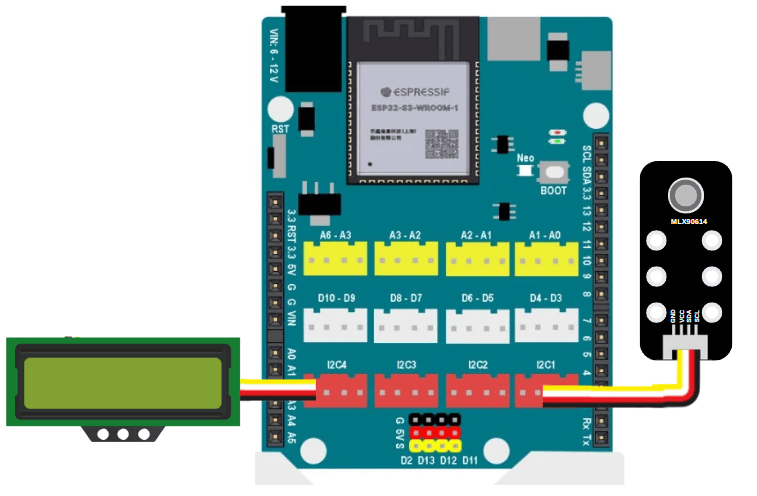

Bước 3: Kết nối cảm biến và màn hình LCD với chân I2C trên Yolo UNO.

Cảm biến nhiệt độ hồng ngoại không tiếp xúc kết nối với Yolo UNO thông qua giao thức I2C
