2. Hướng dẫn lắp ráp Home:Bit

Trước khi lắp ráp, bạn cần căn chỉnh Servo về góc 0 để thực hiện chính xác. Thực hiện như sau:

1. Kết nối Servo vào chân P6 trên mạch mở rộng đã gắn trên Yolo:Bit

2. Kết nối Yolo:Bit với OhStem App và tiến hành lập trình

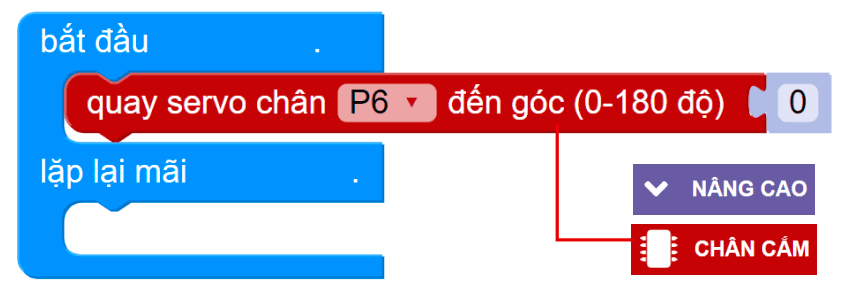

3. Tạo chương trình như hình minh họa và nhấn nút chạy

Lắp ráp

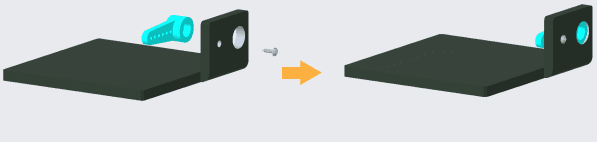

1. Lắp cánh cửa

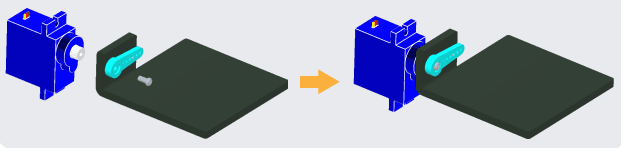

2. Lắp Servo vào cửa

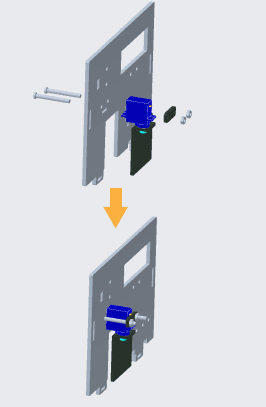

3. Lắp bộ cánh cửa vào tấm mặt trước

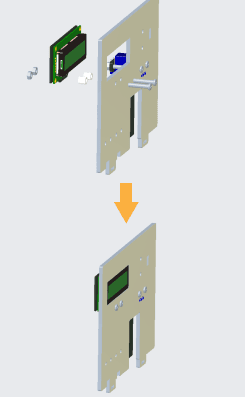

4. Lắp màn hình vào tấm mặt trước

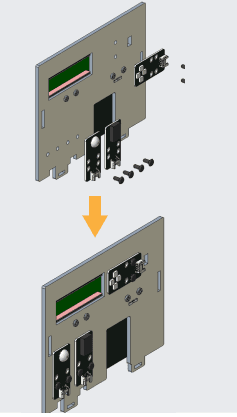

5. Lắp các module còn lại vào mặt trước

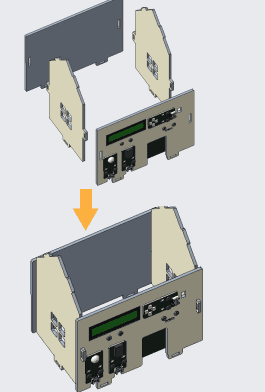

6. Lắp 4 tấm tường xung quanh

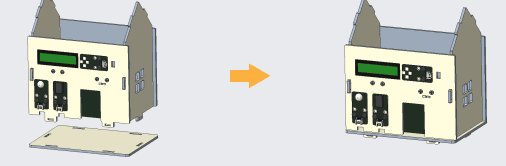

7. Lắp tấm đáy vào thân nhà

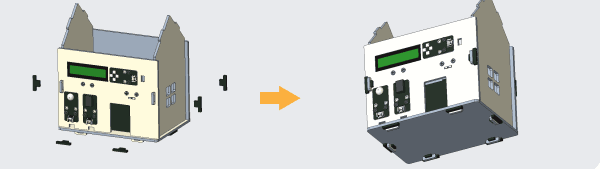

8. Lắp các chốt cố định (tổng cộng 10 chốt)

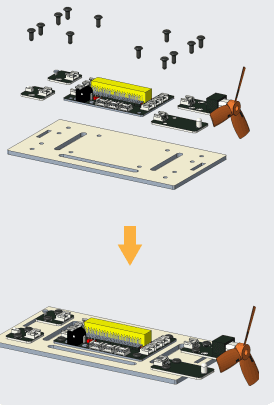

9. Lắp các module và mạch mở rộng lên tấm mái trước

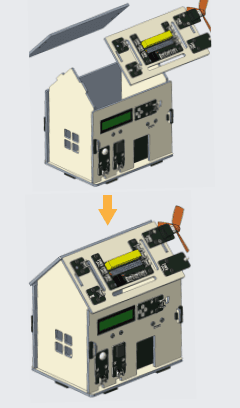

10. Lắp 2 tấm mái vào thân nhà

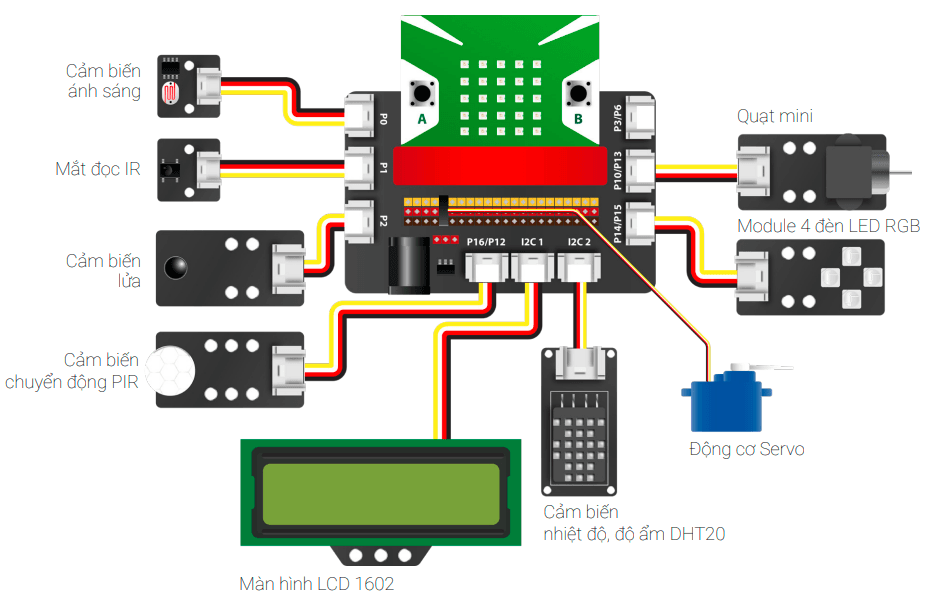

Sơ đồ kết nối
