10. Bài 7: Khóa cửa thông minh

Mục tiêu

Trong bài học này, chúng ta sẽ cùng làm một kháo cửa thông minh bằng mật mã cho mô hình Smart Home nhé. Bạn sẽ dùng nút A và B trên Yolo:Bit để nhập mật khẩu, nếu đúng thì cửa sẽ mở, nếu sai thì Smart Home sẽ thông báo sai mật khẩu để nhập lại.

Thiết bị cần dùng

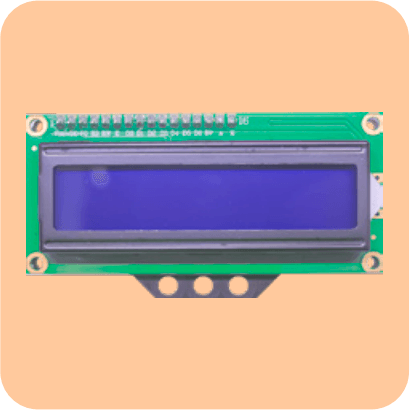

Màn hình LCD
Động cơ Servo

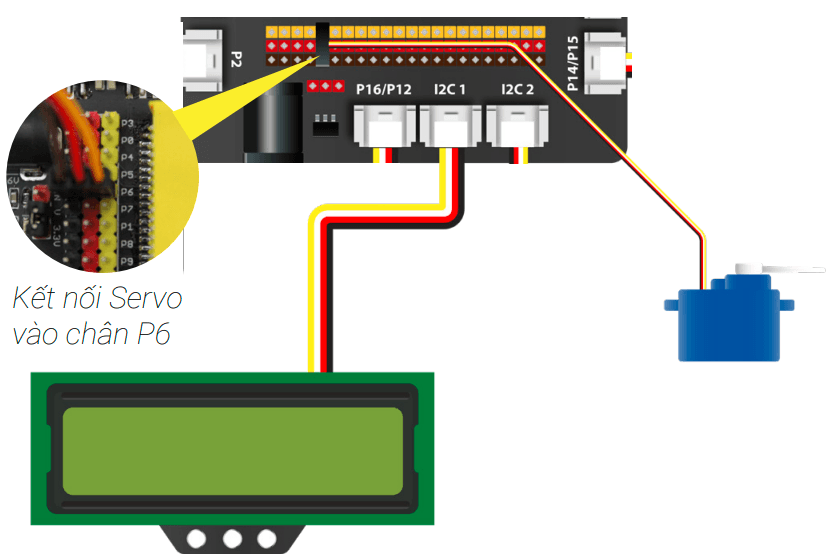

Kết nối

Kết nối màn hình LCD vào cổng l2C 1
Kết nối Servo vào chân P6

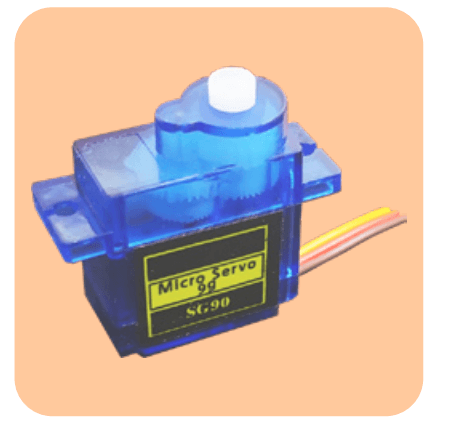

Giới thiệu về động cơ Servo

Servo là một dạng động cơ điện đặc biệt, chỉ quay khi được điều khiển (bằng tín hiệu xung) với góc quay nằm trong khảong bất kỳ từ 0 - 180 độ.

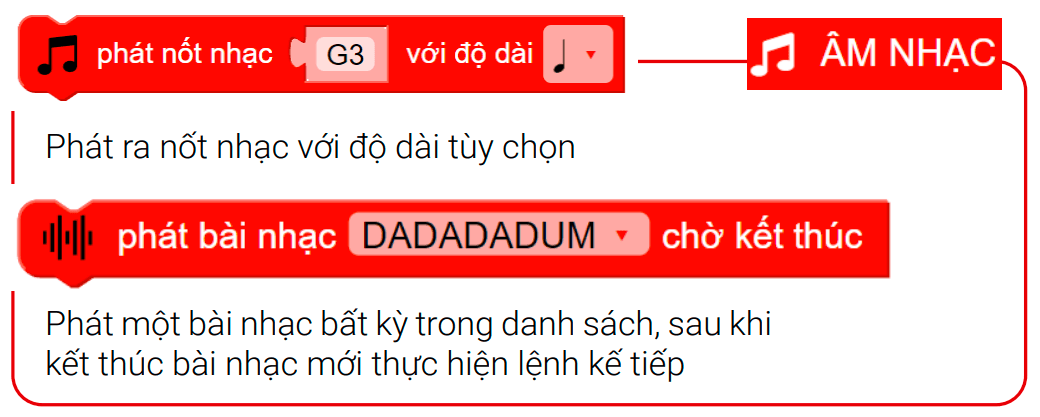

Giới thiệu khối lệnh

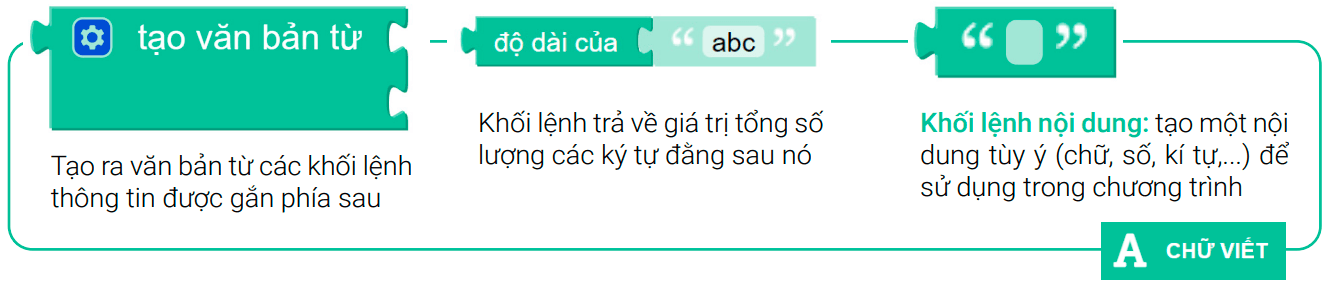

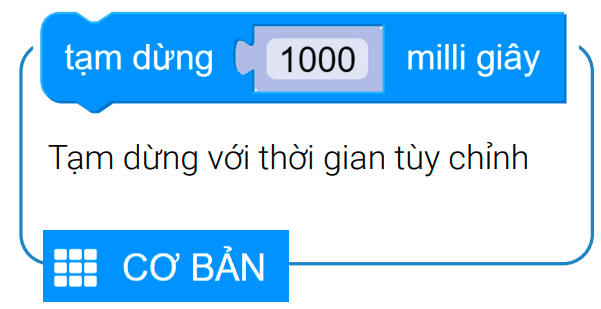

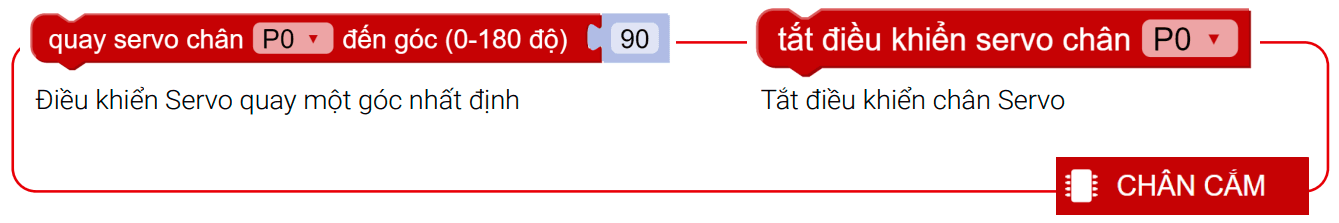

homebit 77 homebit 78 homebit 79 homebit 80

Viết chương trình

Tạo 2 biến: mật khẩu cài đặt (Mật khẩu đúng để mở cửa) và mật khẩu đã nhập (Mật khẩu khi nhập vào)

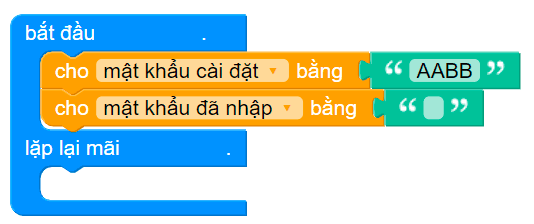

Gán giá trị AABB cho mật khẩu cài đặt và gán giá trị rỗng cho mật khẩu đã nhập

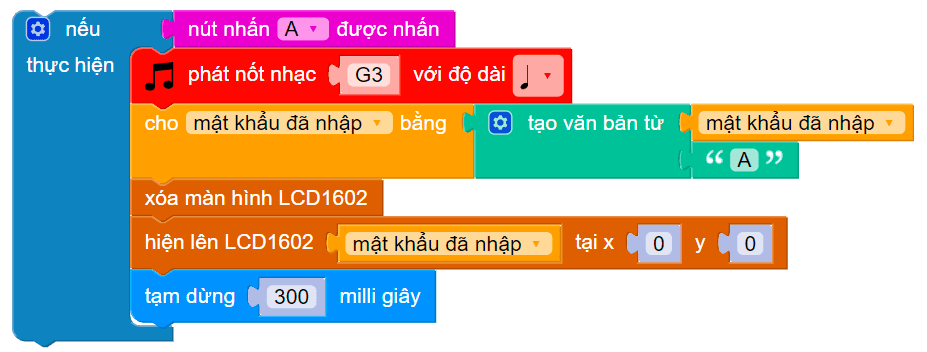

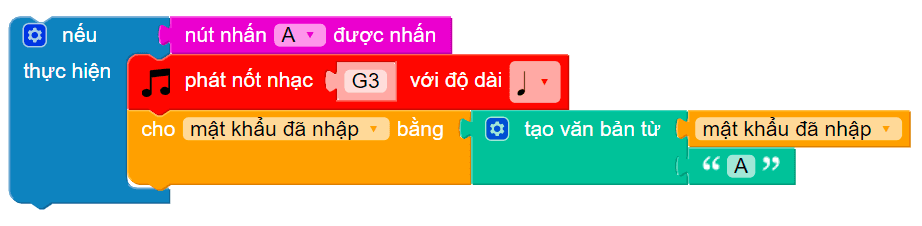

Khi nút A được nhấn, phát ra một nốt nhạc và thêm 1 kí tự A vào chuỗi mật khẩu đã nhập trước đó

Ví dụ: nếu bạn đã nhâkp AAB trước đó, sau khi nhấn A lần nữa, mật khẩu đã nhập sẽ là AABA homebit 82

Xóa màn hình LCD trước đó và hiển thị mật khẩu đã nhập lên màn hình LCD trong vòng 300 ms (0.3 giây)

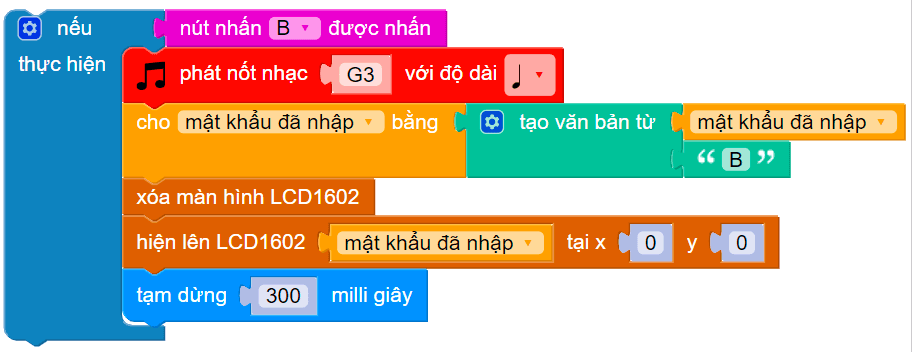

Tương tự, nếu nút B được nhấn thì Yolo:Bit sẽ phát nốt nhạc G3 để báo hiệu, đồng thời lưu thông tin vào mật khẩu đã nhập và hiển thị chúng ra màn hình LCD trong 300 ms:

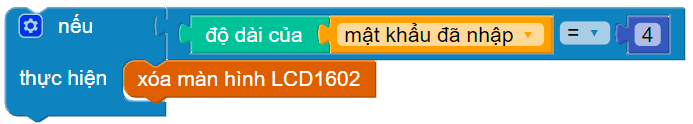

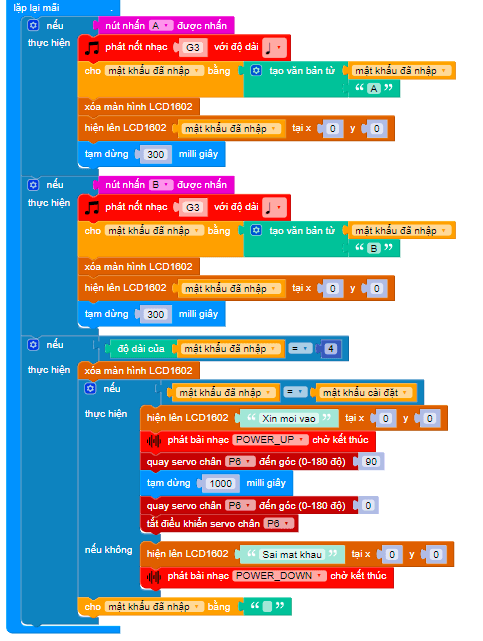

Kiểm tra độ dài của mật khẩu đã nhập đủ 4 ký tự chưa. Nếu đủ thì xóa màn hình LCD

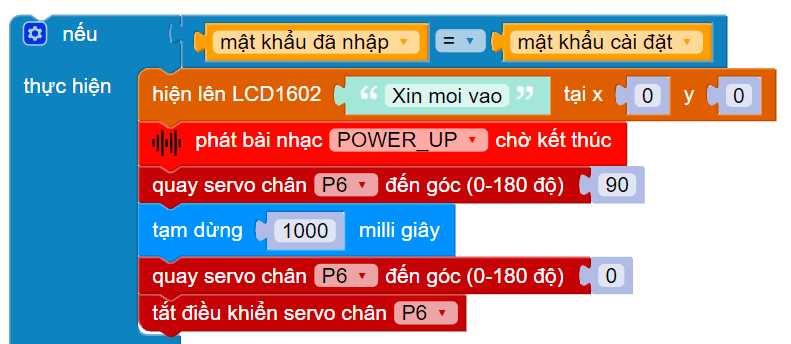

Nếu mật khẩu đúng (mật khẩu đã nhập bằng mật khẩu cài đặt) thì LCD hiển thị dòng “Xin moi vao” và phát bài nhạc POWER_UP, đồng thời quay Servo mở cửa trong 3 giây, sau đó đóng cửa và tắt Servo (Bạn nhớ đổi cổng của Servo thành cổng P6):
Nếu mật khẩu sai, màn hình LCD hiển thị “Sai mật khẩu” và phát bài nhạc POWER_DOWN, đồng thời xóa mật khẩu đã nhập tại cuối chương trình (Cho biến mật khẩu đã nhập bằng giá trị rỗng)
