5. Quạt thông minh

1. Mục tiêu

Tiếp theo, chúng ta sẽ cùng nâng cấp dự án lên 1 cấp độ phức tạp hơn, kết hợp cảm biến DHT20 với màn hình LCD và quạt mini. Thực hiện dự án Quạt thông minh, tự hoạt động dựa vào nhiệt độ của môi trường.

Cụ thể, hệ thống sẽ hoạt động bằng cách kiểm tra dựa vào nhiệt độ mà cảm biến DHT20 gửi về sau mỗi 5 giây:

• Thông tin nhiệt độ và độ ẩm của không khí được hiển thị lên LCD

• Nếu nhiệt độ lớn hơn 27 độ thì quạt sẽ bật

• Nếu nhiệt độ nhỏ hơn 27 độ thì quạt sẽ tắt

2. Thiết bị cần sử dụng

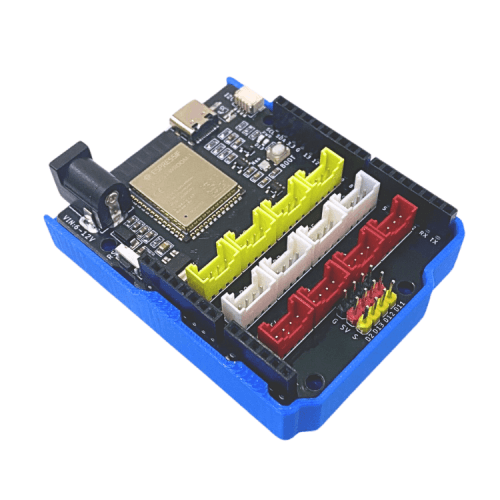

• Mạch Yolo UNO:

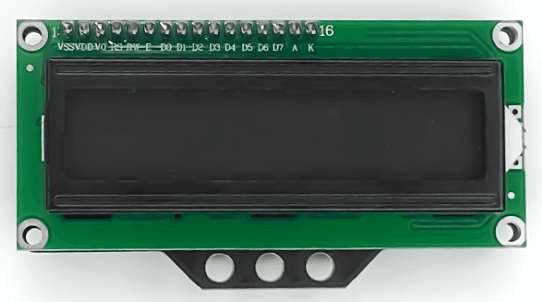

• Module LCD kèm dây tín hiệu:

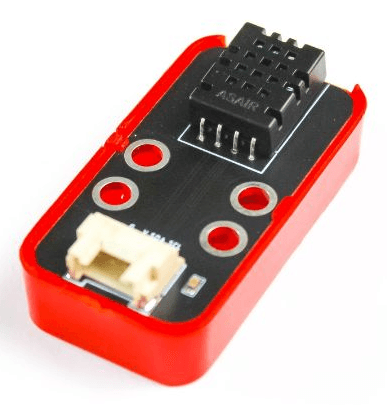

• Cảm biến nhiệt độ độ ẩm DHT20 kèm dây tín hiệu:

• Module quạt mini kèm dây tín hiệu:

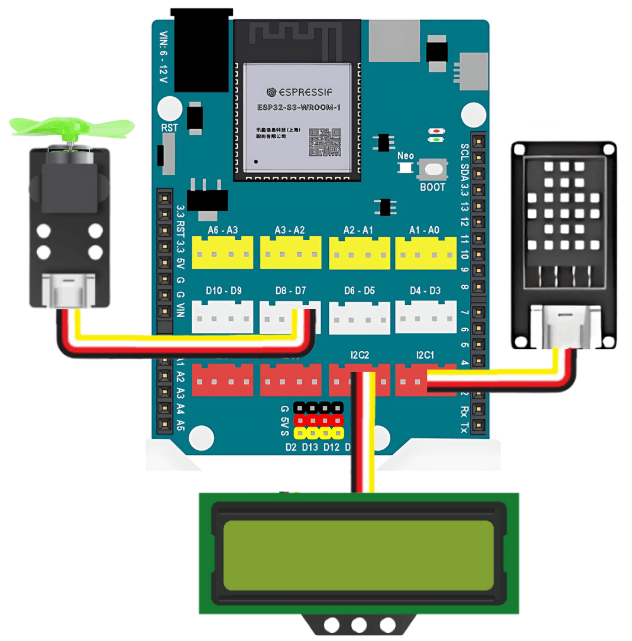

3. Kết nối phần cứng

• cảm biến DHT20 và màn hình LCD kết nối vào cổng I2C1 và I2C2

• Module quạt kết nối vào cổng D7 - D8

4. Chương trình lập trình

• Giới thiệu khối lệnh:

Câu lệnh bật tắt quạt với các mức độ khác nhau từ 0 đến 100 %.

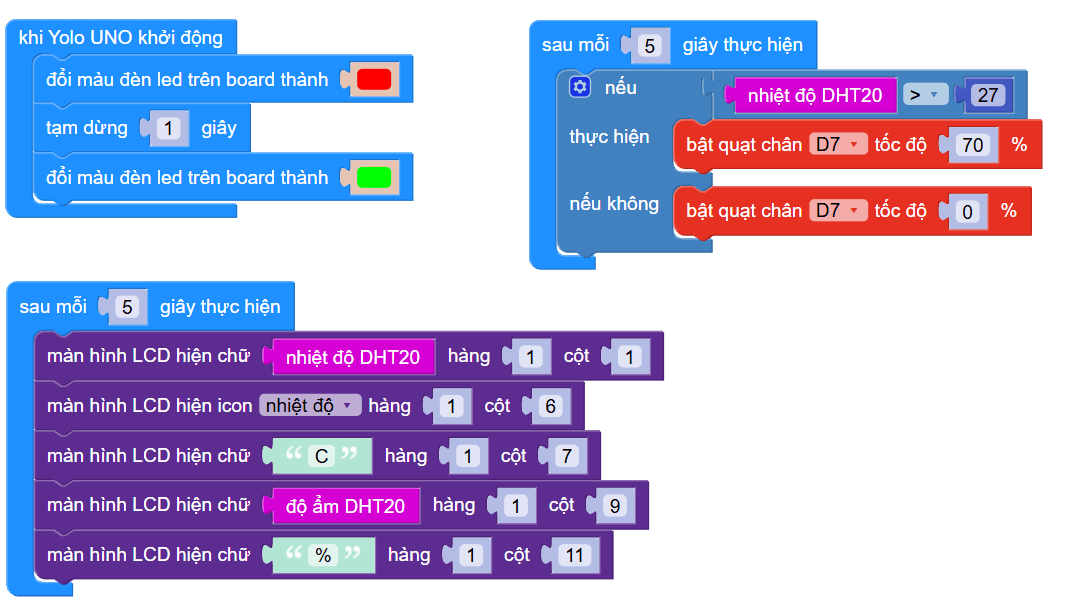

• Chương trình lập trình:

  https://app.ohstem.vn/#!/share/yolouno/2vFZQvYcoZE7M3kAeqt47cfxXhO

• Giải thích chương trình: Sau mỗi 5 giây, thông tin nhiệt độ độ ẩm sẽ được cập nhật lên màn hình LCD1602 và nếu nhiệt độ lớn hơn 27 độ thì quạt sẽ bật.
