17. Cảm biến lửa

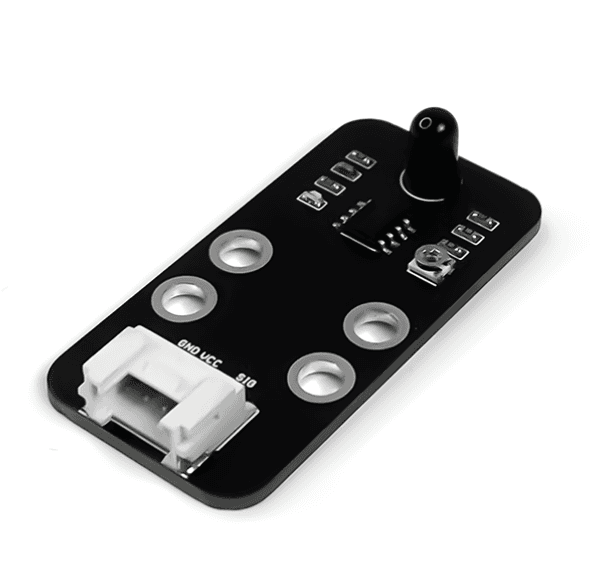

Module cảm biến lửa này có tới 5 kênh, giúp có thể phát hiện lửa ở 5 hướng khác nhau. Cảm biến phát hiện lửa thường được sử dụng cho các ứng dụng sáng tạo như: xe robot chữa cháy, nhà thông minh tự báo động khi phát hiện bị cháy,…

1. Mua sản phẩm

2. Thông số kỹ thuật

• Thông số kỹ thuật

  • Điện áp hoạt động: 3.3V
  • Kết nối: Digital
  • Khoảng cách: 80cm
  • Góc quét: 60 độ
  • Kích thước module: 66mm x 63 mm x 18 mm (DxRxC)

• Pinout của cảm biến

Cảm biến lửa có 4 chân, và mỗi chân có chức năng như sau:

:widths: 10, 15, 30

1, “GND”, “Nối đất” 2, “VCC”, “Cấp nguồn (3.3V)” 3, “NC”, “Không sử dụng” 4, “SIG”, “Tín hiệu cảm biến”

3. Kết nối

• Bước 1: Chuẩn bị các thiết bị như sau:

  :header-rows: 1

  • •

    •

    •

  • • Máy tính lập trình Yolo:Bit
    • Mạch mở rộng cho Yolo:Bit
    • Cảm biến lửa (kèm dây Grove)
  • • Mua sản phẩm
    • Mua sản phẩm
    • Mua sản phẩm

• Bước 2: Cắm Yolo:Bit vào mạch mở rộng

• Bước 3: Sử dụng dây Grove cắm vào cảm biến

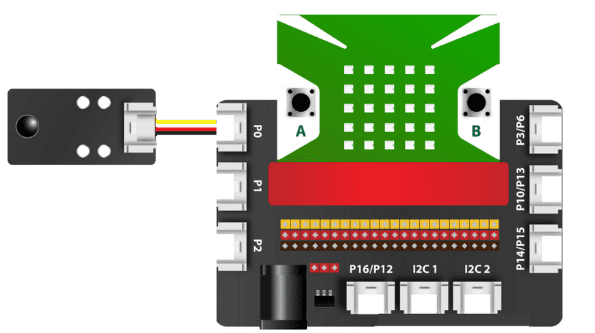

• Bước 4: Kết nối cảm biến với P0 trên mạch mở rộng.

4. Hướng dẫn lập trình với OhStem App

• Bước 1: Tải thư viện HOME:BIT V3, xem hướng dẫn tải thư viện tại đây

  |

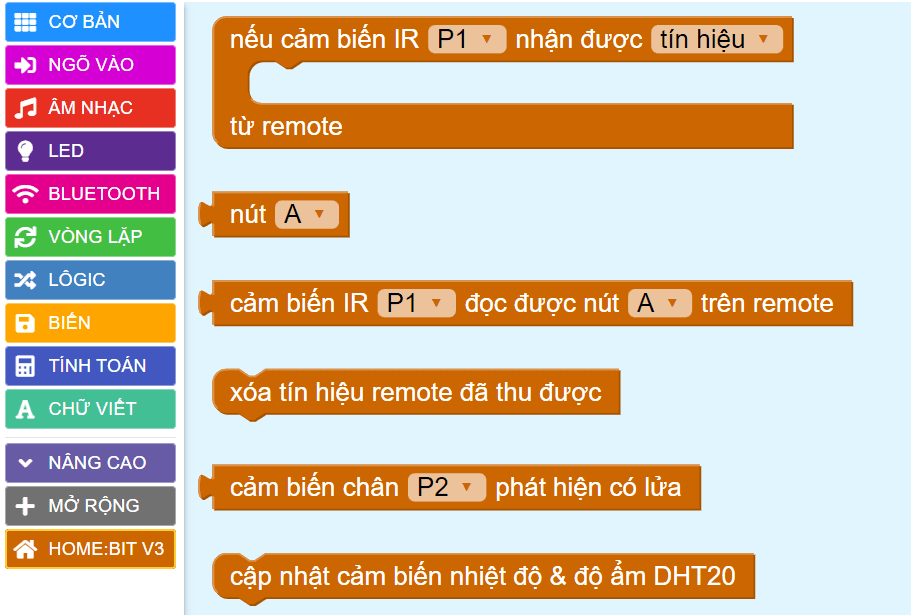

  Sau khi tải thư viện, trong danh mục khối lệnh sẽ xuất hiện các khối lệnh tương ứng:

  |

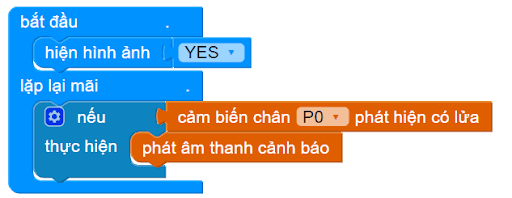

• Bước 2: Gửi chương trình sau xuống Yolo:Bit

Ghi chú: Giải thích chương trình: Khi cảm biến phát hiện lửa, mạch Yolo:Bit của bạn sẽ phát âm thanh cảnh báo.

5. Hướng dẫn lập trình Arduino

• Mở phần mềm Arduino IDE. Xem hướng dẫn lập trình với Arduino tại đây  .

• Copy đoạn code sau, click vào nút Verify để kiểm tra lỗi chương trình. Sau khi biên dịch không báo lỗi, bạn có thể nạp đoạn code vào board.

#include <Yolobit.h>

 Yolobit yolobit;

 int FLAME_PIN = P0;

 void setup() {
   Serial.begin(9600);
   pinMode(FLAME_PIN, INPUT);
 }

 void loop() {
   int flame = digitalRead(FLAME_PIN);

   if (flame == LOW) {
       digitalWrite(BUZZER_PIN, HIGH);
       Serial.println("Khong co lua");
   }
   else if (flame == HIGH) {
       digitalWrite(BUZZER_PIN, LOW);
       Serial.println("Co lua");
   }

   delay(300);
 }

Ghi chú: Giải thích chương trình: Sau khi nạp chương trình và mở cửa sổ Serial, bạn sẽ thấy giá trị đọc được từ cảm biến được in ra.
