30. Cảm biến dòng điện INA219

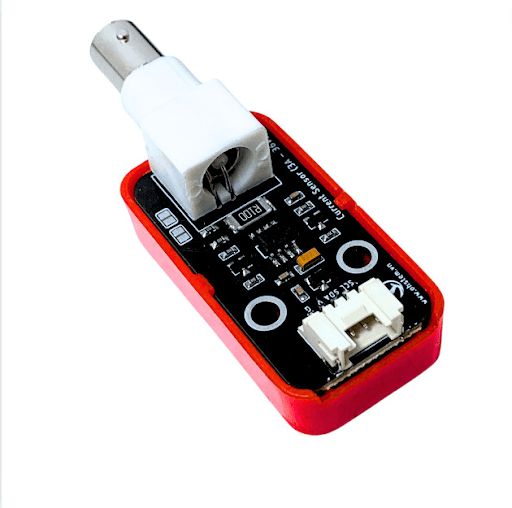

30.1

Cảm biến dòng điện điện áp DC INA219 (DC Voltage Current Sensor) được sử dụng để đo dòng điện và điện áp DC của các thiết bị sử dụng công suất nhỏ, với độ chính xác cao, sai số chỉ 1%. Cảm biến sử dụng giao tiếp I2C rất dễ kết nối và lập trình với vi điều khiển, khả năng đo tối đa của cảm biến là 26VDC / 3.2A, thích hợp với các ứng dụng đo điện áp, dòng điện, công suất tiêu thụ của các thiết bị sử dụng điện áp DC.

1. Mua sản phẩm

gio

2. Thông số kỹ thuật

Điện áp sử dụng: 3~5VDC
Khoảng điện áp DC đo được: 0~26VDC
Khoảng dòng điện DC đo được: 0~3.2A
Khoảng công suất DC đo được: 0~83.2W
Chuẩn giao tiếp: I2C

3. Kết nối

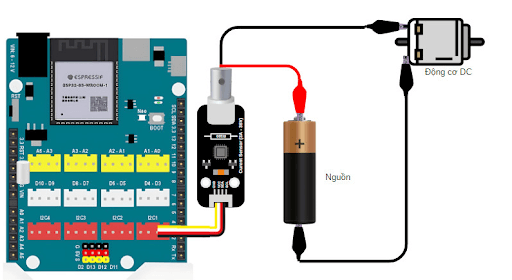

Kết nối cảm biến dòng điện điện áp DC INA219 với mạch điều khiển Yolo UNO thông qua cổng I2C và một thiết bị điện để đo lượng điện năng tiêu thụ, như hình minh họa sau: 30.2

Cảm biến dòng điện điện áp DC INA219 kết nối với Yolo UNO thông qua giao thức I2C

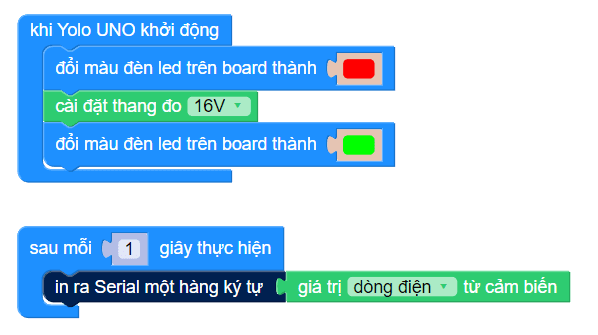

4. Hướng dẫn lập trình

Để lập trình với cảm biến dòng điện, bạn cần thực hiện các bước sau:

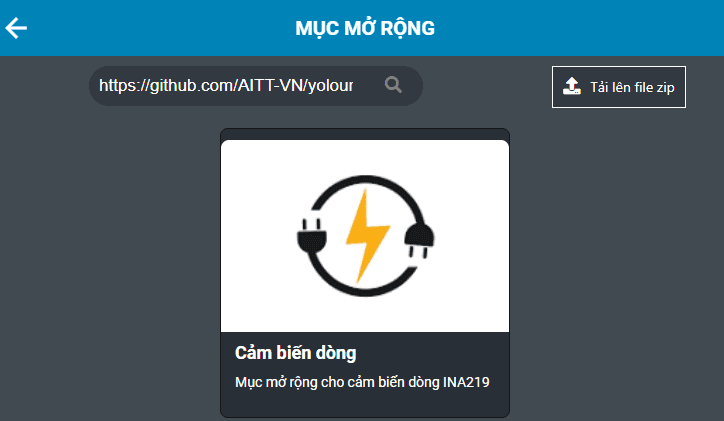

Tải thư viện Cảm biến dòng: Sao chép đường dẫn sau và dán vào ô tìm kiếm trong mục mở rộng: https://github.com/AITT-VN/yolouno_extension_ina219.git
