5. Công tắc điện tử Relay

5.1

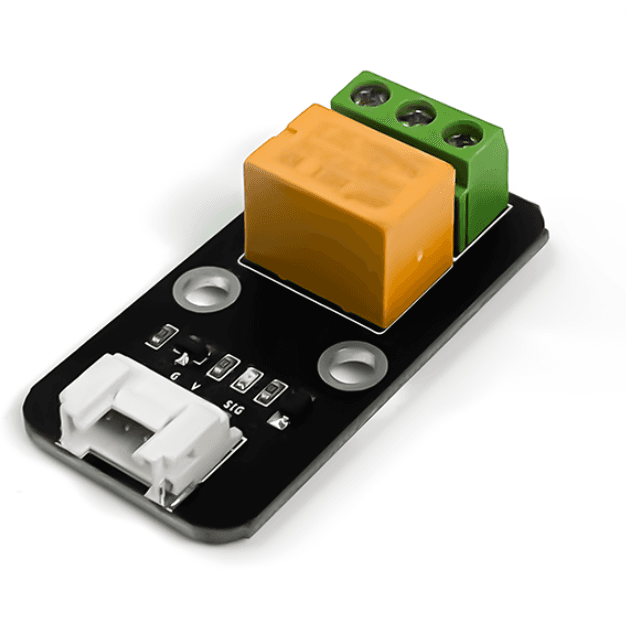

Công tắc điện tử Relay là một thiết bị đóng tắt nguồn cho một thiết bị. Nó hoạt động giống với công tắc cơ mà chúng ta thường sài trong dân dụng. Điều khác biệt là nó có thể điểu khiển đóng ngắt bằng cách lập trình.

1. Mua sản phẩm

gio

2. Thông số kỹ thuật

Thông số kỹ thuật của Relay
- Điện áp: 3.3V
- Dòng chịu đựng: 3A
- Không có bảo vệ ngược cực, cần chú ý khi cấp nguồn
- Tín hiệu điều khiển: Digital
- Kích thước của mạch: 24mm x 48mm x 16mm
Pinout của Relay

Module relay có 3 chân, và mỗi chân có chức năng như sau:

:widths: 10, 15, 30

1, “GND”, “Nối đất” 2, “VCC”, “Cấp nguồn (3.3V)” 3, “NC”, “Không sử dụng” 4, “SIG”, “Tín hiệu điều khiển”

3. Kết nối

Bước 1: Chuẩn bị các thiết bị như sau:

:header-rows: 1

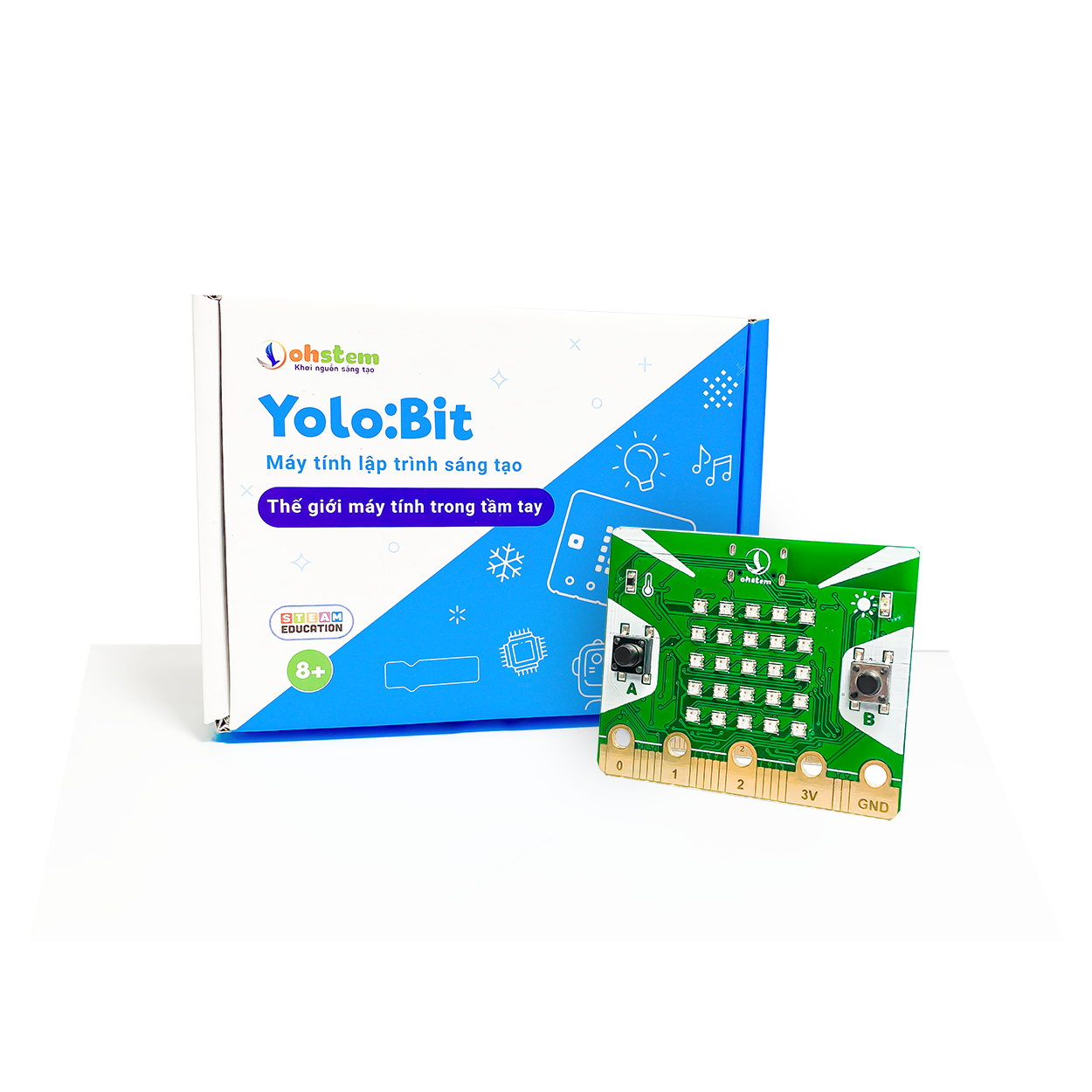

- - Máy tính lập trình Yolo:Bit

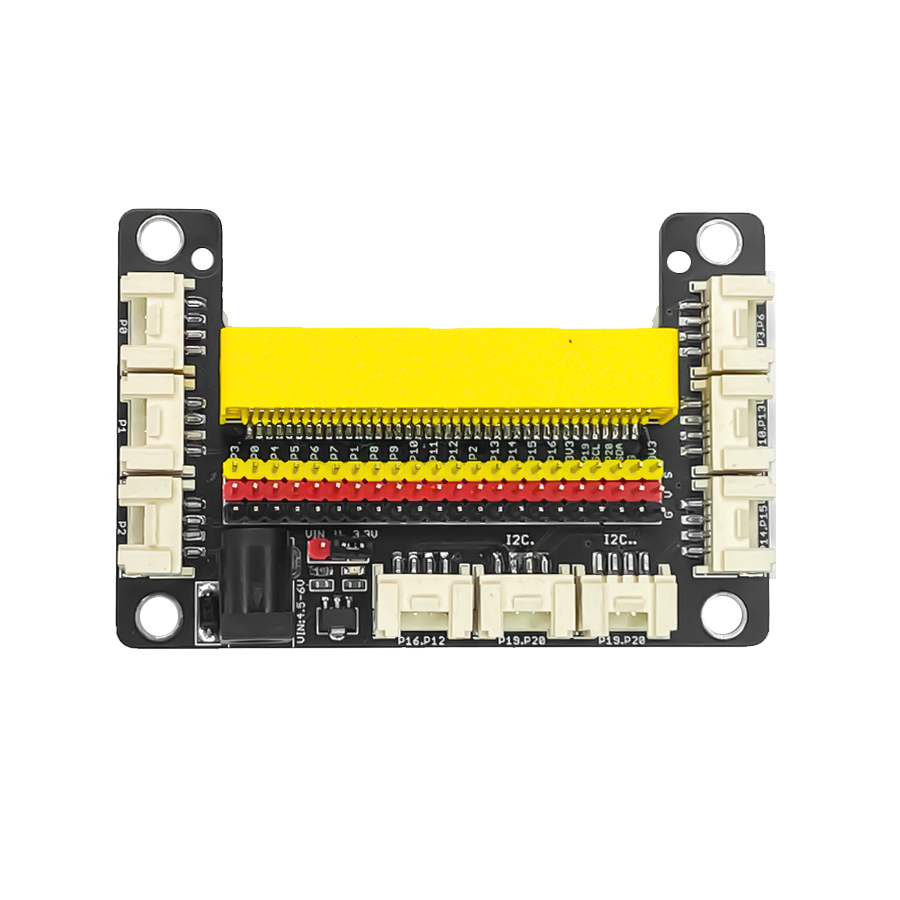

  - Mạch mở rộng cho Yolo:Bit
  - Relay (kèm dây Grove)
Bước 2: Cắm Yolo:Bit vào mạch mở rộng
Bước 3: Sử dụng dây Grove cắm vào Relay

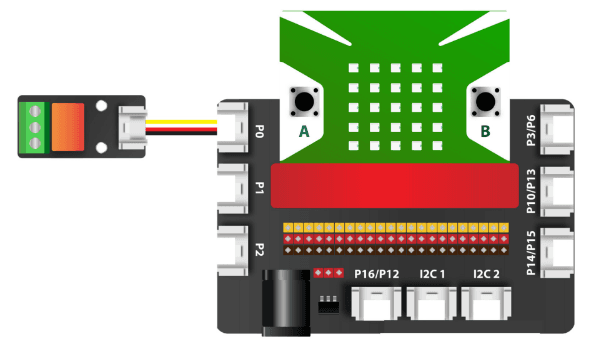

Bước 4: Kết nối thiết bị vào chân P0 trên mạch mở rộng

Relay có thể kết nối vào cổng điều khiển có 2 chân tín hiệu.

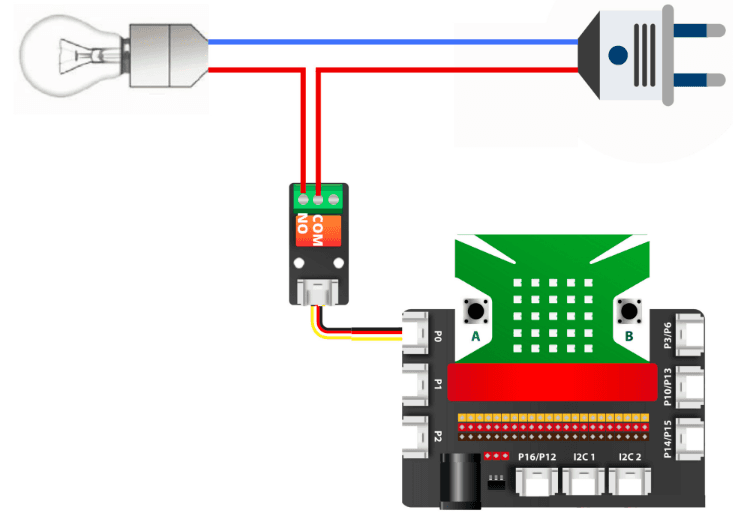

Bước 5: Kết nối Relay với bóng đèn 220V và phích cắm điện.

Cách kết nối: Một chân của đèn nối vào nguồn, chân còn lại sẽ ngắt ra làm 2, để nối vào chân COM và NO của Relay, như hình minh hoạt sau đây.
Bước 6: Cắm phích cắm vào nguồn điện 220V và tiến hành lập trình như bên dưới.

4. Hướng dẫn lập trình với OhStem App

Lập trình bật tắt đèn trong 2 giây

Sử dụng các câu lệnh trong danh mục CHÂN CẮM, để làm việc với Relay.

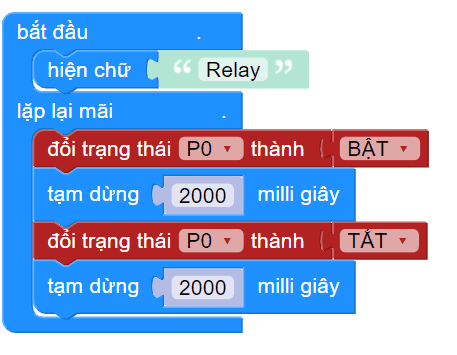

Gửi chương trình sau xuống Yolo:Bit:

Giải thích chương trình:

Trong chương trình trên, trạng thái của Relay sẽ bật và tắt sau mỗi 2 giây. Khi trạng thái của Relay là bật - bóng đèn sáng, đó là lúc chân COM và NO kết nối với nhau, tạo thành một mạch điện hoàn chỉnh giúp đèn sáng. Ngược lại, chân COM và NO không kết nối được với nhau nên đèn tắt.

Ghi chú: Relay chỉ có thể hoạt động được với các thiết bị có công suất nhỏ, trong tầm 100W đến 150W. Do đó, khi kết nối với các thiết bị sử dụng động cơ 220V như máy bơm hoặc máy quạt công nghiệp, chúng ta phải nối Relay thông qua một công tắc chuyên dụng hơn cho điện 220V, gọi là khởi động từ hoặc công tắc tơ. Thiết bị này có khả năng khử nhiễu từ trường đối với các thiết bị sử dụng động cơ 220V.

5. Hướng dẫn lập trình Arduino

Mở phần mềm Arduino IDE. Xem hướng dẫn lập trình với Arduino tại đây .
Copy đoạn code sau, click vào nút Verify để kiểm tra lỗi chương trình. Sau khi biên dịch không báo lỗi, bạn có thể nạp đoạn code vào board.


#include "YoloBit.h"

// Bật tắt Relay sau mỗi 2 giây

YoloBit yolobit;

int relayPin = P0;

void setup() {
  pinMode(relayPin, OUTPUT);
}

void loop() {
  digitalWrite(relayPin, HIGH);
  delay(2000);
  digitalWrite(relayPin, LOW);
  delay(2000);
}
