35. Module cảm biến màu VEML6040

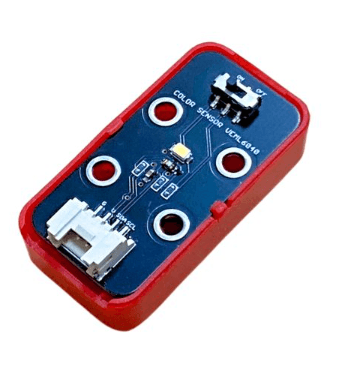

veml6040 01

Module VEML6040 là cảm biến nhận diện màu sắc RGBW (Red, Green, Blue, White) có độ chính xác cao. Nó được thiết kế để đo cường độ ánh sáng theo từng kênh màu riêng biệt, giúp xác định màu sắc của vật thể hoặc ánh sáng môi trường một cách chính xác.

Cảm biến này giao tiếp qua chuẩn I2C, rất dễ dàng kết nối với mạch Yolo:Bit và lập trình thông qua OhStem App hoặc MicroPython. VEML6040 có khả năng đo ánh sáng trong dải rộng, độ nhạy cao, và thời gian phản hồi nhanh.

Ứng dụng phổ biến:

Nhận diện màu sắc vật thể
Đo ánh sáng môi trường cho hệ thống chiếu sáng thông minh
Điều chỉnh màn hình theo ánh sáng xung quanh
Hệ thống phân loại sản phẩm theo màu

1. Thông số kỹ thuật

Thông số kỹ thuật
- Điện áp hoạt động: 3.3V
- Giao tiếp: I2C
- Địa chỉ I2C mặc định: 0x10
- Đo 4 kênh ánh sáng: Red, Green, Blue, White
- Dải đo: 0 – 16.7 triệu (16-bit)
- Thời gian tích hợp: có thể cấu hình
- Nhiệt độ hoạt động: -40 ~ 85 ℃
- Kích thước nhỏ gọn
Pinout của module

:widths: 10, 15, 30

1, “GND”, “Nối đất” 2, “VCC”, “Nguồn 3.3V” 3, “SDA”, “Chân dữ liệu I2C” 4, “SCL”, “Chân xung nhịp I2C”

2. Kết nối

Bước 1: Chuẩn bị thiết bị

:header-rows: 1
- - Máy tính lập trình Yolo UNO
  - Mạch mở rộng Grove
  - Module VEML6040

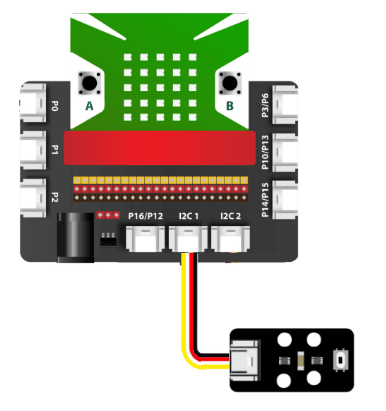

Bước 2: Kết nối phần cứng

Kết nối module VEML6040 vào bất kỳ cổng I2C nào trên mạch mở rộng Grove.
